Classificação：arnês

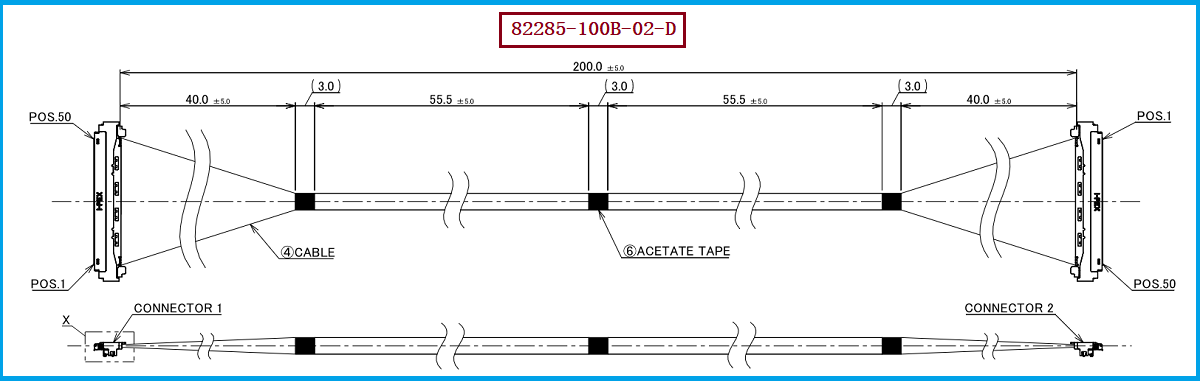

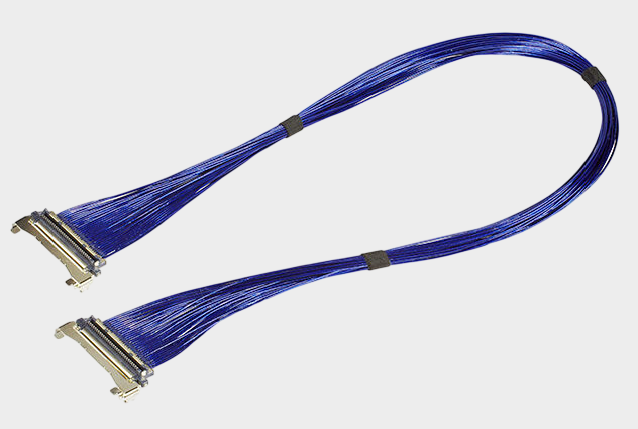

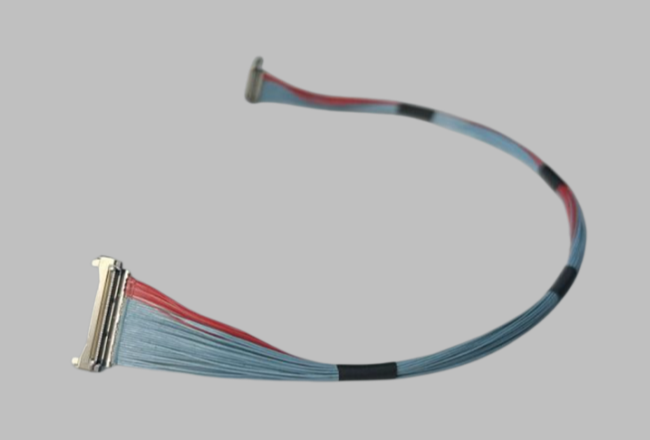

Para laptops, módulos de display, terminais de AI, dispositivos de visão industrial e equipamentos de computação de alta velocidade, o espaço interno está se tornando cada vez menor, mas a taxa de transmissão de sinais de alta velocidade continua a aumentar. Portanto, os cabos coaxiais extremamente finos têm se tornado uma solução de conexão importante que combina a alta densidade de cablagem com a integridade dos sinais de alta velocidade. O I-PEX 82285-100B-02-D, que é o foco deste artigo, pertence à série CABLINE®-UM 50Pin, 40AWG, 200MM, 1-N Pin Assignment de cabos coaxiais extremamente finos, cujo modelo de conector de fita é 20878-050T-01. O CABLINE®-UM utiliza um espaçamento de contato de 0,4mm, uma estrutura de ângulo reto vertical e suporta transmissão de alta velocidade de até 40Gbps/lane PAM3. Além disso, ele adota um design de EMI total ZenShield® e trava mecânica, portanto, em interconexões internas de dispositivos de alta velocidade, alta densidade e miniaturizados, ele coloca requisitos mais altos na integridade do sinal do cabo, na performance de blindagem, na consistência de impedância e na confiabilidade de processamento. Para os engenheiros, ao escolher esse tipo de cabo, não devem focar apenas no número de pinos, comprimento e modelo do conector, mas também precisam avaliar com atenção os possíveis problemas de interferência durante a transmissão de sinais de alta velocidade.
Muito fino cabo coaxial, apesar de ter uma estrutura de blindagem independente, ainda precisa ser analisado o干扰 no aplicativo de alta velocidade. Primeiro, há o problema de interferência crosstalk, quando várias linhas de sinais de alta velocidade são dispostas em alta densidade em um espaço muito pequeno, pode ocorrer耦合 magnético entre canais adjacentes, resultando em interferência crosstalk de perto ou de longe, que eventualmente se manifesta como distorção da forma de onda do sinal, aumento do ruído e risco de erro de código no receptor. Em seguida, há interferência externa de EMI e vazamento de sinais, o sinal de alta velocidade gera energia eletromagnética de alta frequência, se a camada de blindagem do cabo, a estrutura de blindagem do conector ou o caminho de接地 existir incontinuidade, pode causar vazamento eletromagnético, também é fácil ser interferido por fontes ao redor, relógios e outros dispositivos de alta velocidade. Além disso, a incontinuidade de impedância é um problema que os engenheiros precisam prestar atenção frequentemente, especialmente em posições de transição de cabos, terminais, conectores e PCB, se houver mudanças significativas nas dimensões estruturais, no meio isolante ou nas relações geométricas do condutor, pode ocorrer reflexão, afetando o gráfico de olho do sinal de alta velocidade e a qualidade de transmissão. Portanto, o cabo coaxial muito fino não pode ser entendido simplesmente como "conectar as linhas", mas deve ser tratado como parte da rede de sinais de alta velocidade e ser projetado e verificado como um todo.
Para conjuntos coaxiais ultrafinos como o I-PEX 82285-100B-02-D, de 50 Pin, 40AWG e 200MM, a precisão na fabricação do cabo直接影响 o desempenho de transmissão a alta velocidade. No interior do coaxial ultrafino, há uma relação estrutural elétrica clara entre o condutor, a camada isolante, a camada de blindagem e a cobertura externa, onde o tamanho e a redondeza do condutor, as características dielétricas e a espessura do material isolante, a cobertura da camada de blindagem e a continuidade de接地, influenciam a impedância característica, a perda de energia, a interferência cruzada e o reflexo de sinal. Especialmente em condições de linha ultrafina como 40AWG, a proporção da tolerância de fabricação é ainda mais significativa. Se a consistência estrutural do cabo em diferentes lotes ou posições não for suficiente, pode levar a flutuações nos parâmetros de sinais de alta velocidade. Portanto, para os engenheiros, a substituição de conjuntos de cabos não deve buscar apenas "conector que se conecte", mas deve confirmar principalmente se o assignment de pinos, diâmetro da linha, estrutura do cabo, requisitos de impedância, método de blindagem, processo de terminação e dimensões globais correspondem ao design original; para os compradores, deve-se prestar atenção à capacidade de fabricação estável de conjuntos coaxiais ultrafinos do fornecedor, e se ele pode manter a consistência e a estabilidade da entrega em produção em massa.

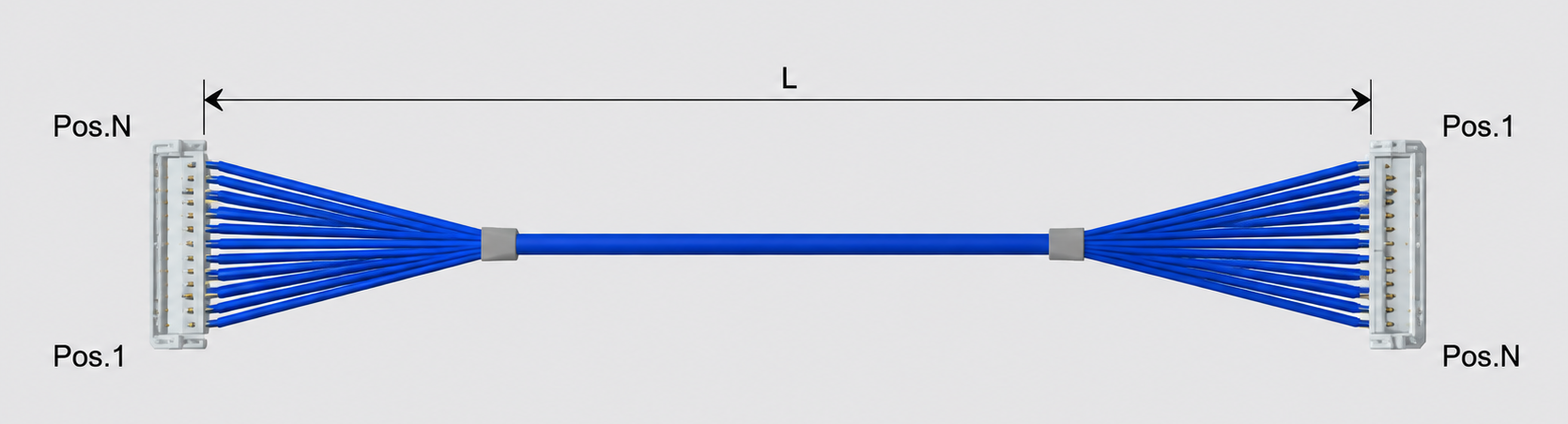

ao realizar a compatibilidade ou substituição de modelos para o I-PEX 82285-100B-02-D, recomenda-se que os engenheiros utilizem como condição básica o cabo original de 50Pin, 40AWG, 200MM, 1-N Pin Assignment. Ao mesmo tempo, verifique a correspondência do conector no extremo do cabo 20878-050T-01 e confirme adicionalmente o conector no PCB, a definição do Pin, a ordem do cabo, a direção da saída do cabo, o diâmetro externo do cabo, a estrutura de blindagem e os requisitos de sinais de alta velocidade. Devido ao CABLINE®-UM ser uma solução de alta velocidade com espaçamento ultrafino de 0,4mm, mesmo que o produto substituto seja semelhante em termos de dimensões externas, isso não significa que ele possa ser diretamente compatível eletricamente. Portanto, é recomendável realizar verificações específicas de impedância, perda de inserção, perda de reflexão, interferência crosstalk, continuidade da blindagem e integridade de sinais de alta velocidade no estágio de amostra. Para os compradores, se o cabo original da fábrica estiver sob pressão em termos de preço, prazo de entrega, estabilidade da oferta ou flexibilidade de personalização, considere procurar fabricantes que possuam uma生产工艺 madura de cabos coaxiais ultrafinos para desenvolvimento de compatibilidade e substituição. Nossa empresa pode fornecer soluções de cabos substitutivos compatíveis para o I-PEX 82285-100B-02-D, que podem ser desenvolvidas em torno do configuração original de 50Pin, 40AWG, 200MM e conectores, fornecendo aos engenheiros soluções de cabos coaxiais ultrafinos para verificação de amostras e introdução em massa.
