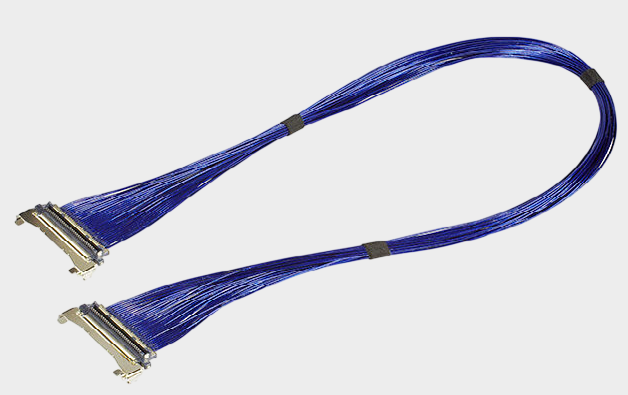

Em notebooks, dispositivos de exibição de alta performance, terminais de IA, visão industrial, equipamentos inteligentes e plataformas de cálculo de alta velocidade, à medida que a taxa de transmissão de dados aumenta constantemente, os cabos internos dos dispositivos não só precisam atender aos requisitos de miniaturização e cablagem de alta densidade, mas também devem possuir boa integridade de sinal e capacidade de resistência a interferências. O I-PEX 82899-100B-02-D, aqui destacado, pertence à série CABLINE®-UM de conectores 50Pin ultrafinos e é um modelo de avaliação de cabos coaxiais, adotando uma estrutura coaxial ultrafina de 40AWG, com comprimento de 100mm, adequado para cenários de conexões internas de sinais de alta densidade e alta velocidade. Em comparação com cabos comuns, os cabos coaxiais ultrafinos executam um design coaxial para o condutor do sinal, camada de isolamento e estrutura de blindagem, permitindo que sinais de alta velocidade sejam transmitidos em um ambiente eletromagnético relativamente controlado, ao mesmo tempo em que são combinados com conectores precisos, permitindo interconexões de alta velocidade em espaços de dispositivos limitados. Para engenheiros, o valor desses cabos vai além do "diâmetro mais fino, espaço menor", mas também na capacidade de manter a integridade do sinal, o controle de EMI e a confiabilidade da conexão mecânica durante a transmissão de alta velocidade; para compradores, pode-se prestar atenção aos modelos de cabos, conectores, especificações do material do cabo, comprimento, número de pinos e compatibilidade com conectores de PCB existentes.
O cabo coaxial extremamente fino como reduz a interferência? Seu núcleo não é simplesmente depender de "fios mais finos", mas através da estrutura coaxial e do caminho de blindagem para restringir o campo eletromagnético. O cabo coaxial extremamente fino geralmente é composto por condutor central, meio isolante, camada de blindagem e estrutura de proteção externa, onde os sinais de alta velocidade são transmitidos principalmente ao longo do condutor central, enquanto a camada de blindagem externa pode isolar em certo grau o ruído eletromagnético externo e, ao mesmo tempo, reduzir a possibilidade de radiação do sinal de alta velocidade para o espaço ao redor. Quando múltiplas linhas de sinais de alta velocidade são dispostas densamente dentro de notebooks, módulos de display ou dispositivos de cálculo de alta velocidade, as linhas de conduto paralelas comuns tendem a gerar interferência cruzada, enquanto a estrutura de blindagem coaxial independente pode reduzir a耦合 eletromagnética entre sinais adjacentes, tornando-se mais benéfica para manter a transmissão estável dos sinais de alta velocidade. O conector CABLINE®-UM adota ainda a tecnologia ZenShield® de blindagem total e o design de接地 múltiplo, estendendo-se da blindagem do cabo até a área da interface do conector, formando um ambiente de blindagem mais completo para o canal de sinais de alta velocidade; ao mesmo tempo, o espaçamento de pontos de 0,4 mm e a estrutura de travamento mecânico também são favoráveis para a realização de conexões estáveis em dispositivos de alta densidade e miniaturizados. Portanto, para os engenheiros ao projetarem interfaces de alta velocidade, não deve-se considerar apenas se o cabo pode "conduzir", mas também fatores como a impedância característica, a atenuação do sinal, a interferência cruzada, a continuidade da blindagem, o caminho de接地 e a estrutura do conector.

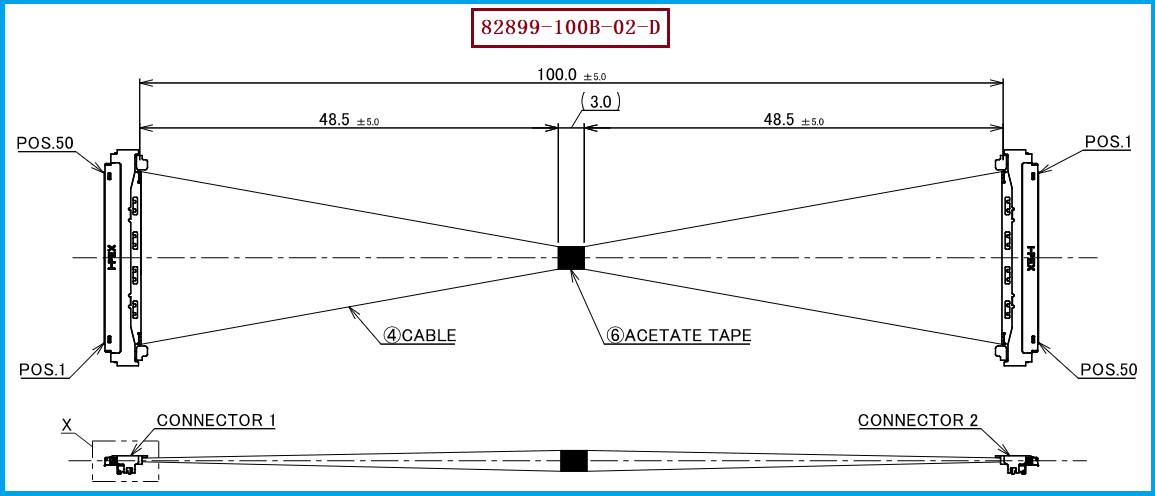

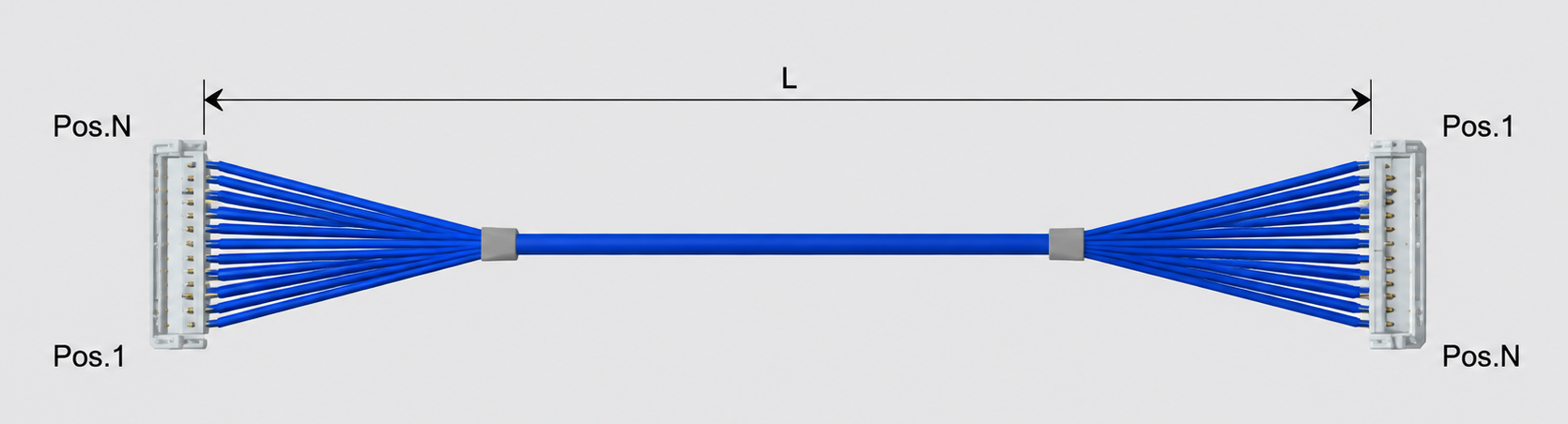

Para o conjunto coaxial ultrafino de 50 pin I-PEX 82899-100B-02-D, o conector compatível no final do cabo é o modelo 20878-050T-01, que pertence à série CABLINE®-UM 50Pin Plug Housing (casa de conector de plástico feminino). A espessura do cabo correspondente é AWG#40. Para os engenheiros, ao realizarem design de substituição ou desenvolvimento secundário, deve-se prestar atenção especial à correspondência global entre "número de pins do conector + AWG do cabo + comprimento do conjunto + atribuição de pins + método de terminação", e não apenas substituir com base no tamanho externo. O AWG#40 é uma规格 ultrafina, que pode alcançar uma densidade de cablagem alta em espaços limitados, mas devido às diferenças significativas em termos de tamanho do condutor, perda de transmissão, resistência mecânica e processo de terminação em comparação com cabos comuns, há requisitos mais rigorosos para press fit, desbobinagem, tratamento de blindagem coaxial e teste elétrico do produto final. Para os compradores, ao adquirir ou substituir o I-PEX 82899-100B-02-D, é recomendável que se exija dos fornecedores que forneçam o conector compatível do produto original, modelo 20878-050T-01, e a especificação AWG#40, e ainda confirmar os números de pins, comprimento da linha e definição real da terminação, para evitar que ocorra a situação em que "o conector pode ser inserido, mas a performance de alta velocidade ou os parâmetros elétricos não conseguem atender".
Em projetos reais, se o projeto original utiliza o I-PEX 82899-100B-02-D e a empresa deseja encontrar soluções国产化、成本优化或第二供应商替代方案， é recomendado realizar uma verificação abrangente em várias dimensões, como "compatibilidade de interface, desempenho elétrico, dimensões mecânicas, estrutura do cabo,工艺 de terminação". Este produto corresponde à estrutura CABLINE®-UM de 50Pin, o conector de linha é 20878-050T-01 e é compatível com o AWG#40 cabo coaxial fino, portanto, a substituição do cabo deve garantir a consistência da relação do conector e da definição de Pin, além de realizar verificações de impedância, perda de inserção, perda de reflexão, interferência cruzada e desempenho de blindagem de acordo com os requisitos de sinais de alta velocidade. Especialmente para aplicações como USB4, Thunderbolt, exibição de alta velocidade, visão industrial, etc., não deve-se apenas julgar a qualidade do substituto através de testes de condução a baixa velocidade, mas也应进行信号完整性测试 de acordo com a frequência de trabalho real. Nossa empresa pode fornecer: soluções de substituição de linha compatível com I-PEX 82899-100B-02-D, que podem ser personalizadas com base no conector de interface do cliente, cabo coaxial fino AWG#40, número de Pin, comprimento da linha, definição de terminação e ambiente de aplicação, fornecendo aos engenheiros uma solução completa de linha coaxial fino desde a amostragem de amostras, confirmação de especificações até a produção em massa. Além disso, também podemos ajudar os compradores a estabelecer a escolha da cadeia de suprimentos entre a linha de fábrica e a solução de substituição compatível.
