Ho dia de hoje, a necessidade de transmissão de sinais de alta velocidade e alta frequência está aumentando constantemente, e o cabo coaxial micro (Micro Coaxial Cable) se destaca por sua estrutura miniaturizada, alta largura de banda de transmissão e excelente integridade de sinal, sendo amplamente aplicado em campos eletrônicos precisos, como câmeras de alta definição, laptops, equipamentos de imagem médica, sistemas veiculares, etc. No entanto, o problema de interferência eletromagnética (EMI) e a interferência de sinais que acompanham sinais de alta frequência frequentemente se tornam desafios complexos que os engenheiros enfrentam em estágios de design e ajuste. Este artigo将以 Hirose DF36-40P-0.4SD como exemplo, através de cinco passos-chave, guiará sistematicamente a solução do problema de interferência de sinal em fios coaxiais micro.
Um, cinco passos para resolver problemas de interferência de cabos micro coaxiais
Primeira etapa: escolha conectores de alta performance
O primeiro passo para resolver a interferência de sinal é escolher um conector com excelente desempenho de vedação e alta confiabilidade de contato.
Hirose DF36-40P-0.4SD é um conector coaxial ultrafino de 40Pin, com espaçamento de 0.4mm, projetado especificamente para transmissão de alta velocidade, possui excelente capacidade de supressão de EMI e pode melhorar significativamente a estabilidade e consistência da transmissão de sinais.
Segunda etapa: planejar racionalmente a disposição dos cabos
A estrutura interna do cabo coaxial ultrafino é precisa, se o layout for muito denso, o comprimento da linha for longo ou se estiver em paralelo com cabos de alta potência, isso levará a interferência de sinais e ao aumento da EMI.
Na fase de design, deve-se tentar encurtar a extensão dos cabos, evitar áreas de alta interferência e reduzir os circuitos e cruzamentos por meio de uma rota razoável, reduzindo assim o risco de interferência desde a fonte.
Terceiro passo: fortalecer o projeto de接地与屏蔽
DF36-40P-0.4SD conector com estrutura de carcaça metálica blindada, combinado com camada de blindagem multilayer de coaxial ultrafino, pode alcançar proteção全方位360°.
Além disso, deve-se assegurar uma conexão de baixa impedância entre a camada de blindagem do conector e o接地 do sistema, evitando conexões frágeis ou instáveis, para melhorar ainda mais a capacidade do sistema de resistir a interferências.
Passo 4: otimizar a estratégia de rastreamento de PCB
Em aplicações de alta frequência, a layout de trilhas da PCB tem um impacto significativo na integridade do sinal. Deve-se garantir que as linhas de sinal sejam de comprimento equalizado, que haja correspondência de impedância e que se mantenha distante das áreas de dispositivos de alta噪音.

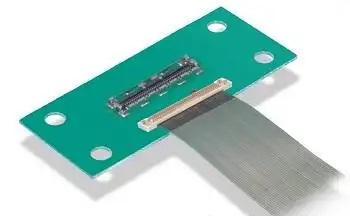

O layout de pino do Hirose DF36-40P-0.4SD é compacto, suporta aplicações de alta densidade de painel, e facilita a otimização da integridade e da equilibrada dos caminhos de sinais de alta velocidade.
5. Realizar testes de integridade de sinais
No período de verificação do protótipo e antes da produção em massa, deve-se usar técnicas como análise TDR (análise de reflexão no domínio do tempo), testes de parâmetros S e testes de EMI (interferência electromagnética) para avaliar integralmente o desempenho do sistema de cabos. Através de feedback de dados, otimize o projeto a tempo, garantindo que o produto final mantenha a estabilidade e a capacidade de resistência a interferências em transmissões de alta velocidade.

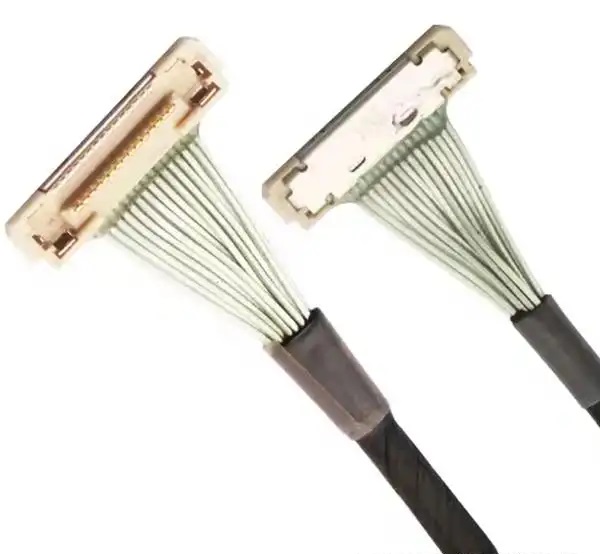

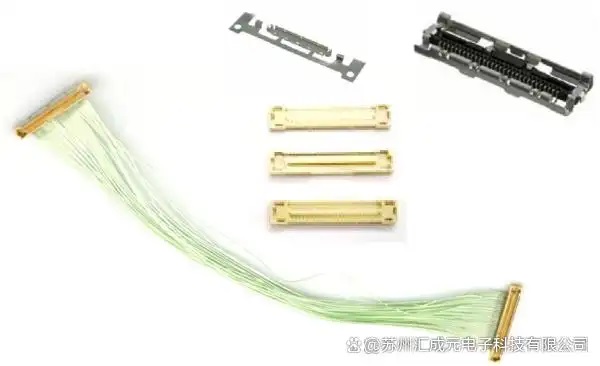

Introdução ao conector Hirose DF36-40P-0.4SD
DF36-40P-0.4SD(51) é um conector de alta densidade projetado especificamente para Cabo Micro Coaxial, adequado para aplicações onde há restrições de espaço e requisitos elevados de integridade de sinal, tais como:
• Alta definição de câmera e sistema de imagem
Médio de imagem e equipamento de检测
Drone e módulo de imagem embarcado em veículos
Interface de alta frequência para eletrônicos industriais e de consumo
Principais parâmetros de especificação:
• Tipo: Tomada (Plug)
Número de pinos: 40Pin
Espaçamento: 0,4mm
Corrente nominal: 0,25A
• Tensão nominal (CA): 30V
Especificação de linha aplicável: AWG 40 ~ AWG 46
Através da seleção científica de conectores, otimização do layout de cabos e design de blindagem e接地, e complementado por verificação rigorosa da integridade do sinal, pode-se efetivamente inibir problemas de EMI, garantir a estabilidade e a performance de transmissão eficiente de cabos coaxiais extremamente finos em sistemas de alta frequência.
A excelente estrutura de design e desempenho elétrico do Hirose DF36-40P-0.4SD oferece uma solução ideal para interconexão de produtos de alta velocidade e miniaturização.
