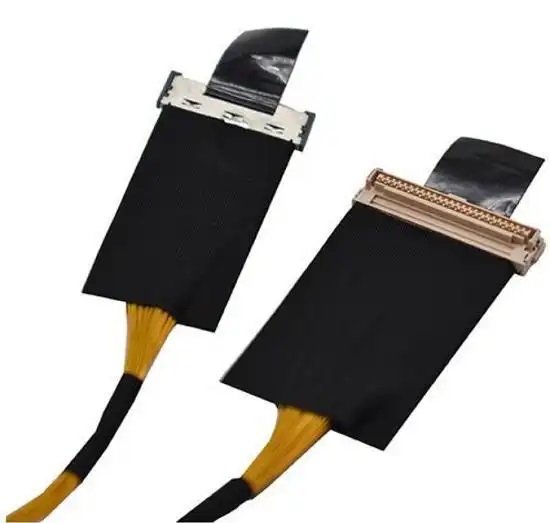

Um cabo coaxial ultrafino é uma estrutura de cabo coaxial de diâmetro geralmente entre 0,2mm e 0,5mm, amplamente utilizado no interior de dispositivos microeletrônicos como laptops, tablets, módulos de câmera, smartphones e dispositivos de comunicação 5G. Devido ao fato de que esses cabos precisam frequentemente ser dobrados e torcidos repetidamente dentro dos dispositivos, ou até mesmo estar em movimento dinâmico por longos períodos, a vida útil de dobra (flex life) se torna um importante indicador da qualidade e confiabilidade deles.
O que é a vida útil de dobra?
A vida útil de dobra é o número de dobras que um conjunto de cabos pode realizar sob condições especificadas de raio de dobra, frequência e ângulo, sem quebrar, sem cortar e sem que haja anormalidades no desempenho.
Condições de teste comuns são como follows:
• Raio de curvatura: 5mm; ângulo de curvatura: ±90°; velocidade: 60 vezes por minuto.
• Critério de julgamento: sinal contínuo, sem interrupção, força de inserção e remoção estável.
Critérios de qualidade: dependem do cenário de aplicação e dos requisitos do cabo.

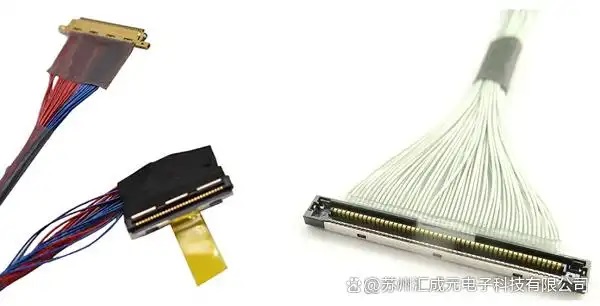

Dois, a vida útil de flexão do conjunto de cabos micro coaxiais
Under the same test standards (φ5mm bending radius, ±90° angle, 60 times per minute speed), the bend resistance of micro coax cable assemblies of different qualities shows significant differences, which can be roughly divided into the following three categories:
Conexão convencional de fios
Pode suportar cerca de 3.000 a 5.000 dobras, atendendo às necessidades internas de equipamentos comuns.
Fios flexíveis de alta flexibilidade
Através da otimização da estrutura de entrelaçamento do condutor, do aumento da flexibilidade da camada isolante e do fortalecimento da densidade do tecido de-screening, pode-se alcançar cerca de 8000~12000 dobras.
• Linha de cabos ultraalta performance
Utilizando fios ultrafinos de cobre multi-strand (como 46AWG), material isolante de alto desempenho FEP e estrutura de tecido denso + linha paralela, geralmente usados em equipamentos médicos, automação industrial, drones e módulos 5G de alta velocidade, a prática pode suportar até 15000 dobragens e mais.
Terceiro, os fatores-chave que influenciam a vida útil de dobra.
• Material e estrutura do condutor
Multifilamento de fio ultrafino de cobre (40AWG ~ 46AWG) possui alta flexibilidade, o que pode melhorar eficazmente a resistência à flexão.
• Escolha de materiais isolantes
Adotando camadas de isolamento altamente flexíveis como FEP e ETFE, pode-se significativamente reduzir a concentração de tensão de flexão.
Camada de bloqueio de design
Estrutura de tecido denso pode proteger eficazmente o núcleo, reduzindo o risco de quebra.
Conectores e técnicas de soldagem
O ponto de conexão é a parte mais vulnerável, que deve ser combinado com conectores de alta qualidade (como o I-PEX 20438-030T-01) e adotar técnicas de soldagem precisas para melhorar a resistência geral à flexão.
Quarto, o desempenho do conector I-PEX 20438-030T-01
Nos sistemas de cabos micro coaxiais, os conectores são o elemento central que determina a estabilidade do sinal e a longevidade mecânica.

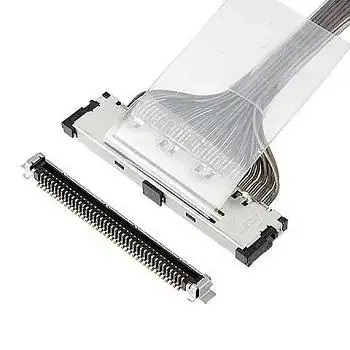

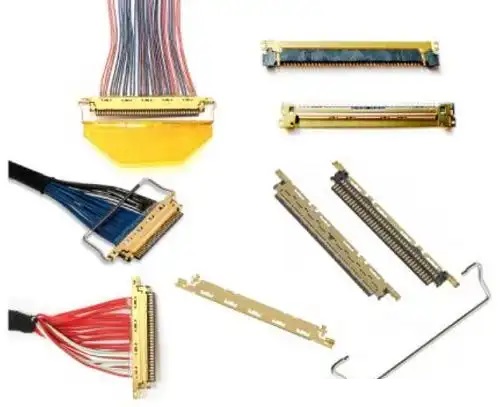

I-PEX 20438-030T-01 é realmente um conector ultra-pequeno de alta performance e alta velocidade projetado especificamente para cabos micro coaxiais de pitch 0,5mm.
Características do produto:
0,5mm espaçamento ultrafino, design extremamente econômico em espaço;
Suporta transmissão de sinais de diferença de alta velocidade, com uma taxa de até 8Gbps.
Estrutura de fecho duplo, garantindo conexão firme e confiável;
• Otimizar a estrutura dos terminais, reduzir a interferência e a perda de sinal.
Teste de resistência à flexão:
O cabo de micro coax I-PEX 20438-030T-01, sob uma curvatura de φ5mm, não apresentou anomalias após 5000 ciclos e manteve sua estabilidade de desempenho após 8000 ciclos, demonstrando excelente confiabilidade.
Com o desenvolvimento contínuo de dispositivos para tornar-se mais leves e rápidos, os cabos micro coaxiais têm se tornado uma tendência importante para a configuração interna. Seus desempenho e durabilidade determinam diretamente a estabilidade e a vida útil do todo. A escolha de cabos e conectores de alta qualidade, como o I-PEX 20438-030T-01配套alta flexibilidade micro coaxial, não só permite que os produtos sejam mais finos, mais rápidos e mais confiáveis, mas também se destacam na concorrência de mercado de alto nível.
