Como uma câmera micro pode alcançar 4K? A resposta está nessa faixa coaxial muito fina.

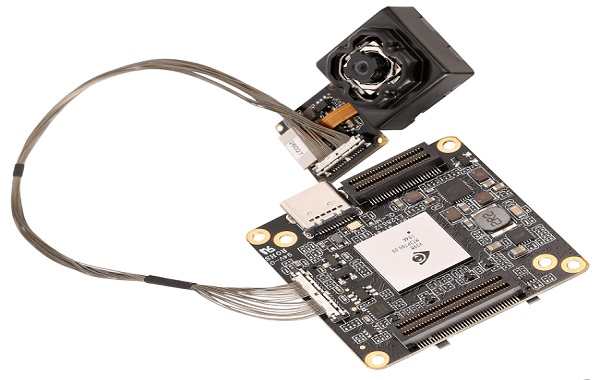

Na unidade de módulo de câmera micro, a transmissão de imagem 4K nunca pode ser resolvida apenas pelo "desempenho do chip". O que realmente determina se a imagem é clara ou se há perda de quadros é aquele cabo escondido dentro do módulo, com um espaço extremamente limitado. Se o design do cabo não for adequado, mesmo que o sensor seja de alta qualidade, a imagem ainda pode aparecer com problemas como desordem de cores, ruído, pontos brancos ou perda de quadros. Para estabelecer dados 4K estáveis em um espaço tão pequeno, é necessário depender de um cabo coaxial ultrafino, estruturalmente científico, com excelente screening e flexível e confiável.

---

Primeiro, os desafios de transmissão de imagens 4K dentro do módulo.

A quantidade de dados em 4K@60fps é enorme, como carros em uma estrada estreita, qualquer engarrafamento pode causar uma confusão geral.

E dentro do módulo da câmera, os desafios reais que se enfrentam são muito mais complexos do que se imagina:

O espaço é extremamente limitado, a haste deve ser suficientemente fina para passar por várias estruturas apertadas.

O ambiente electromagnético é ruidoso, com interferências de antenas de rádiofreqüência, motores, circuitos de alimentação, etc.

3. Módulos frequentemente precisam ser dobrados, a flexibilidade e a durabilidade do material devem ser aprovadas.

Neste caso, o cabo deve ter体积小、高速传输能力和强抗干扰性能，因此极细同轴线束成为最合适的方案。

---

Por que o feixe coaxial ultrafino é a escolha predominante para módulos 4K?

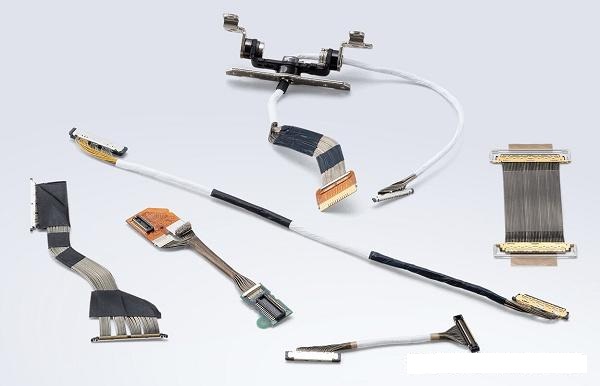

Pessoas que desmontaram drones, celulares ou módulos de endoscopia verão muitas fios de diâmetro entre 0,2 e 0,3 mm, que são cabos coaxiais ultrafinos. Em comparação com os cabos de arruela tradicionais, ele possui vantagens claras:

Estrutura de isolamento independente, reduz significativamente a interferência.

A impedância pode ser controlada com precisão em 50Ω ou 100Ω de diferença, garantindo mais estabilidade para sinais de alta velocidade.

Volume pequeno, pode ser montado no interior do módulo mais compacto.

Flexível, pode suportar dobras, flexões e movimentos dinâmicos.

Em um módulo de câmera do tamanho de uma unha, para rodar imagens 4K estáveis, o coaxial ultrafino é praticamente a única solução confiável para a produção em massa.

---

Terceiro, os pontos-chave no design de cabos.

A design of high-speed harness has many pitfalls, and it is easy to cause abnormal images or difficulties in mass production. This includes:

1. O fio em si
• Fio condutor muito fino traz grandes perdas, resultando em attenuação do sinal.

Camada de bloqueio deve ter alta cobertura, para evitar interferências WiFi/5G que causem ondulações na imagem.

• O material do invólucro deve ser macio e resistente a dobras, senão a taxa de qualidade dos produtos bons cairá significativamente.

Layout de cabos
• Quanto mais curto, mais estável.

• O raio de curvatura deve ser suficiente, caso contrário, o estresse a longo prazo causará quebra da linha.

• As linhas de sinal e as linhas de alimentação devem ser separadas, reduzindo a interferência de coupling.

3. Desenho de conectores
• A interface precisa se adequar ao transmissão de alta velocidade, não pode reduzir custos cegamente.

• A camada de vedação deve estar eficazmente接地 ao invés do invólucro, para evitar pontos de escape de EMI.

• A vida útil de inserção e extração deve ser suficiente, pois o teste e a montagem serão repetidamente inseridos e extraídos.

Esses fatores determinam se o módulo pode rodar estavelmente imagens em 4K, também afetam diretamente se o produto pode ser produzido em massa sem problemas.

Em um módulo de câmera micro, a capacidade de transmitir imagens estáveis em 4K não depende do sensor, mas sim de um fio coaxial extremamente fino e "aparentemente insignificante". Apenas se as especificações do material da linha, o design de blindagem, o controle de impedância, o estilo de layout e a compatibilidade dos conectores estiverem todos bem feitos, é possível gerar sinais de imagem de alta velocidade em um espaço mínimo. Para qualquer módulo de câmera miniaturizado de alta resolução, o fio coaxial fino é um componente essencial e irreplaceável.
