No campo de transmissão de dados de alta velocidade, a sinalização diferencial, graças à sua excelente capacidade de resistência a interferências e integridade do sinal, é amplamente aplicada em módulos de câmera de alta velocidade, sistemas de entretenimento automotivo, equipamentos de automação industrial e instrumentos eletrônicos médicos. No entanto, para que a sinalização diferencial mantenha estabilidade e baixas perdas em ambientes de alta frequência, a escolha de um meio de transmissão apropriado é particularmente crucial. Neste caso, o micro coaxial cable (cabo coaxial fino) se torna uma solução ideal.

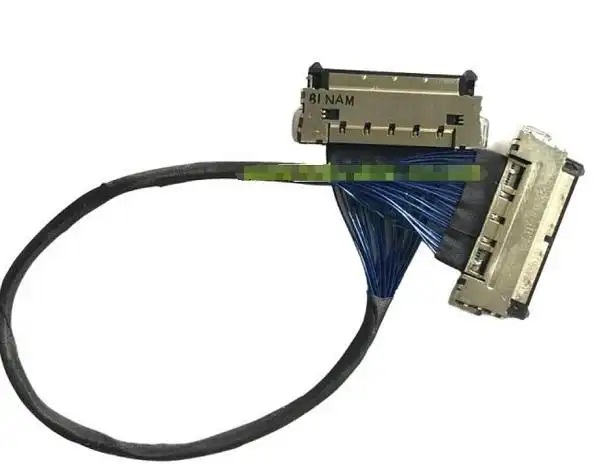

Um, vantagem estrutural significativa.
A linha de transmissão coaxial ultrafina é composta por condutor interno, camada isolante, camada de blindagem e revestimento externo. O condutor interno está envolto coaxialmente dentro da camada de blindagem.
Este design pode eficazmente suprimir a interferência electromagnética externa (EMI) e o ruído de cross-talk, mantendo a integridade e a consistência das sinais, muito adequado para transmissão de sinais diferenciais de alta velocidade em ambientes de aplicação com rigorosas exigências de resistência a interferências.
Dois, controle de impedância precisivo
Por processo de fabricação de alta precisão, cabos coaxiais extremamente finos podem atingir controle rigoroso da impedância (comummente 45Ω, 50Ω de impedância diferencial, etc.).
Garantir a perfeita correspondência com o número da porta do sistema, reduzir a reflexão e a perda de sinal, o que melhora significativamente a qualidade da transmissão de sinal.
Terceiro, a perda de transmissão é menor.
Devido à sua estrutura coaxial uniforme e às suas excelentes características de blindagem, o micro coaxial cable possui vantagens de baixa perda de inserção e baixa atenuação na transmissão de sinais de alta frequência. Pode suportar estabilidade na transmissão de sinais de diferença de Gbps, por exemplo, padrões de interfaces como MIPI CSI/DSI, USB 3.1, LVDS, HDMI e outros.

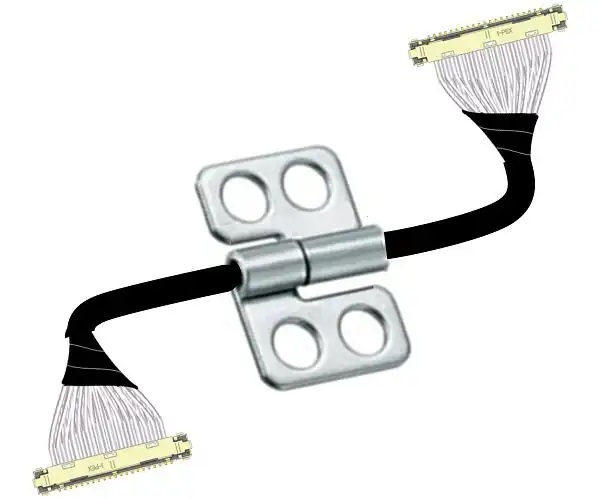

Quatro, capacidade de cabeamento de alta densidade
A diâmetro exterior mínimo da linha coaxial ultrafina é de 0,3 mm, permitindo uma alta densidade de trilhas de sinais em espaço limitado, ainda assim satisfação das necessidades de miniaturização e transmissão de alta velocidade de múltiplos canais. Isso torna-a a escolha preferida para dispositivos microscópicos como notebooks, tablets, módulos de câmera e outros. Portanto, além de transmitir sinais de diferença de alta velocidade, a linha coaxial ultrafina também se destaca em integridade de sinais, resistência a interferências e utilização de espaço, tornando-se um componente essencial nos sistemas de transmissão de dados de alta velocidade de hoje.

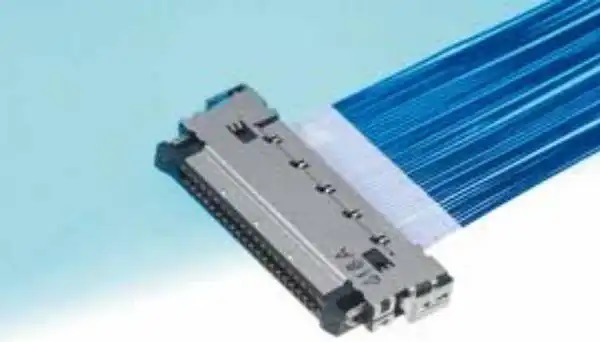

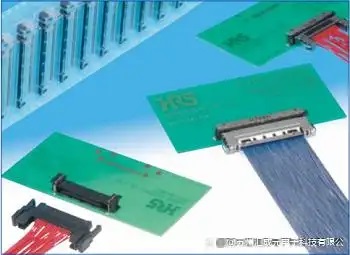

Introdução ao conector Hirose FX15S-51P-0.5SD
① Posicionamento do produto
FX15S série Micro-Coaxial Cable Plug, projetado especialmente para fios micro coaxiais.
O modelo possui 51 contatos, espaçamento de 0,5 mm, é um conector do tipo fêmea (Plug) e é adequado para interfaces de sinais de alta densidade e alta velocidade.
Características estruturais
• Layout deslocado em dois filamentos: os conectores utilizam uma estrutura deslocada em dois filamentos (lado de acoplamento 1 mm, lado de terminação 0,5 mm), considerando a densidade de cablagem e a confiabilidade de soldagem.
• Envelopamento metálico: a série FX15S possui design de envelope metálico, que eficazmente melhora a capacidade de supressão de EMI de sinais de diferença de alta velocidade (como LVDS).
③ Desempenho elétrico
Corrente nominal: 0,5 A
Tensão nominal: CA 100 V
• Resistência à tensão: 300 V CA / 1 min
• Vida de inserção/ejeção: ≥ 50 vezes
• Taxa de suporte: até 2,5 Gbps (aplicável a sinais de alta velocidade como LVDS, MIPI)

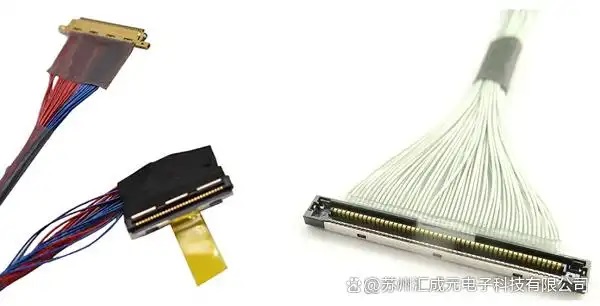

④ Especificações do cabo de adaptação
Recomenda-se microcabos coaxiais compatíveis com 36–40 AWG (diâmetro externo 0,3–0,5 mm).
FX15S-51P-0.5SD é um conector projetado para fornecer alta densidade e alta velocidade de transmissão diferencial para micro coaxial cable.
Altamente adequado para sistemas de interfaces de alta velocidade como LVDS, MIPI e USB 3.1.
Com o desenvolvimento contínuo dos dispositivos eletrônicos em miniaturização e alta velocidade, o cabo coaxial micro, combinado com a série de conectores FX15S, está se tornando a solução de combinação dominante para a transmissão de sinais diferenciais de alta velocidade. A escolha de serviços de processamento de cabos de alta qualidade será um passo crucial para garantir o funcionamento estável e confiável do sistema.
