Compatível/Substituição para TE|776164-6 Conector Automóvel é um: Conector de Terminal Fêmea, Fio a Placa, 35 pos, 0.157" [4 mm] Linha Central, Selável, Laranja, Energia e Sinal, AMPSEAL [Substituição do Conector Automóvel TE|776164-6 disponível na World Trade Electronic]
------------------------------------------------------------------------------------------------
1, Compatível / Alternativa aos conectores automotivos TE|776164-6 Atributos relacionados ao produto:
| Caraterísticas do tipo de produto | Forma do conetor: retangular |
| Sistema de ligação: Fio a placa | |
| Tipo de conetor e de concha: terminais fêmea | |
| Selável :Sim | |
| Principais caraterísticas do fecho :Integração da caixa | |
| Conector híbrido :Não | |
| Propriedades estruturais | Bit :35 |
| Número de linhas :3 | |
| Caraterísticas eléctricas | Tensão de funcionamento (VAC):250 |
| Estrutura de tensão nominal (V):250 | |
| Caraterísticas principais | Ângulo de saída: 180°. |
| Cor principal do produto: laranja | |
| Conector e código de codificação :6 | |
| Caraterísticas dos contactos | Tipo de terminal :Tomada |
| Tamanho do terminal: 1,3 mm | |
| Diâmetro do pino de acoplamento :1,3 mm [.051 in ] | |
| Corrente nominal terminal (máx.) (A):17 | |
| Acessórios mecânicos | Alinhamento das articulações :com |
| Tipo de alinhamento de encaixe :Chaveado | |
| Alívio de tensão :adicionar conforme anexo | |
| Tipo de montagem do conetor: montagem por cabo (suspensão livre) | |
| Garantia de posição terminal: Sim | |
| Caraterísticas da casca | Material da caixa :PBT GF |
| Linha central (espaçamento) :4 mm [.157 in ] | |
| tamanhos | Espaçamento entre linhas :4 mm [.157 in ] |
| Comprimento do produto :63,4 mm [ 2,496 in ] | |
| Largura do produto :33,6 mm [ 1,323 in] | |
| Altura do conetor :34,6 mm [ 1,362 in ] | |
| ambiente operacional | Temperatura de funcionamento (máx.) :125 °C [ 257 °F ] |
| Gama de temperaturas de funcionamento :-40 - 125 °C [ -40 - 257 °F ] | |
| Funcionamento/Aplicação | Aplicações de circuitos :Potência e sinal |
| norma do sector | Classificação UL de retardador de chama: UL 94V-0 |
| Tipo de proteção: IP67, IP69K | |
| Caraterísticas da embalagem | Método de embalagem :Caixas e tabuleiros |
| Número de embalagens :140 | |
| o resto | Capacidade para garantir a posição do conetor :Sim |
| Reparável :Sim |
------------------------------------------------------------------------------------------------

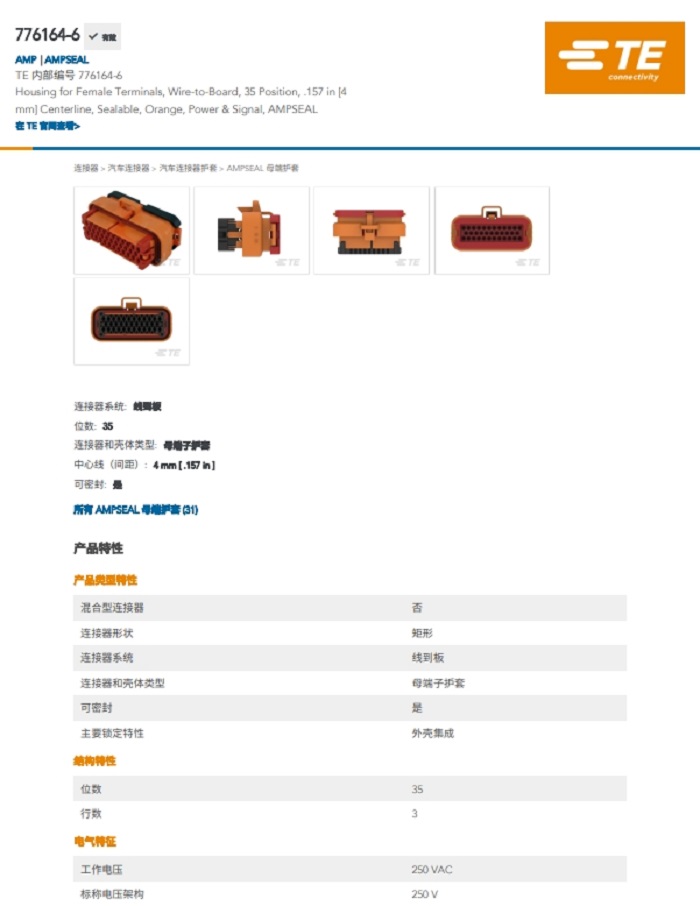

2, Compatível / Alternativa aos conectores automotivos TE|776164-6 Especificação do produto:
------------------------------------------------------------------------------------------------
3, Número de peça / lista de tipo compatível / alternativo do conetor automóvel TE | 776164-6:
| 776164-1 | 776164-2 | 776164-4 | 776164-5 | 776164-6 |
-----------------------------------------------------------------------------------------------
4, Conectores para automóveis - Fornecer substitutos compatíveis para os conectores para automóveis TE|776164-6
