Classificação：conectores

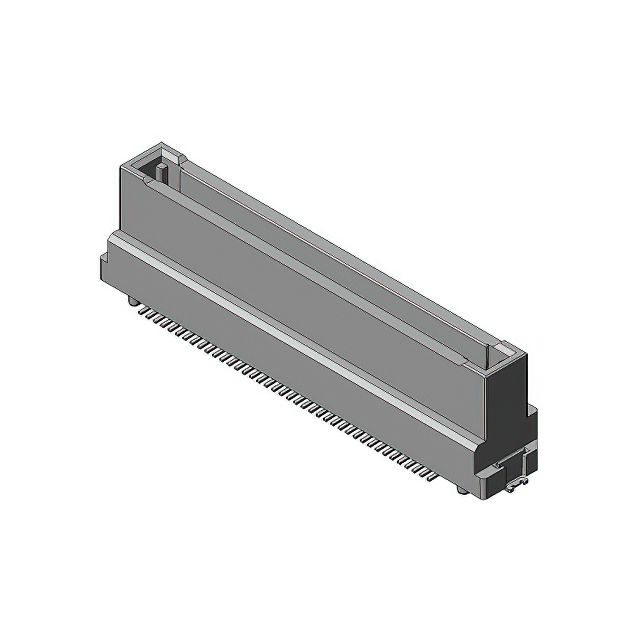

JAE MA01R080VADBR500 conector produto resumo:
 | Fabricante | JAE |
| Fabricante número de peça | MA01R080VADBR500 | |
| Descrição do produto | CONN RIGID SIDE STR 80 POS,80 POSICAO CONECTOR CONECTORA, CAPA EXTERNA CONTATO SUPERFICIE MONTAGEM ACOPLADA REPOSTO |
JAE MA01R080VADBR500 conector atributos do produto:
| Tipo | descrever |
| Categorias | Conector, dispositivo de interligação |
| conector retangular | |
| Arraio, tipo de margem, tipo laminar (placa por placa) | |
| Fabricante | JAE Electronics |
| Série | MA01 |
| Embalagem | Bobina (TR) |
| Cortes transversais (CT) | |
| Digi-Reel® Personalizado Cinta | |
| Conector tipo | Tomada, invólucro do contato |
| Números de agulhas | 80 |
| Espaçamento | 0.025"（0.64mm） |
| linhas organizadas | 2 |
| Instalação de tipo | Superficie de montagem tipo superficial |
| Características | Travessa de guidagem, fixação de soldadura de extremidade |
| Tratamento da superfície do contato | Prata estanqueada |
| face treatment thickness of contact | 4.00µin（0.100µm） |
| Juntamento de altura | 10mm，16mm，22mm |
| Altura da prancha | 0.339"（8.60mm） |
Introdução ao conector de produto JAE MA01R080VADBR500 (série):
JAE Electronics' MA01 series rectangular connector is a high-density edge-type socket designed with a housing contact design, specifically for surface mount applications. The connector has 80 pin positions, with a spacing of 0.025" (0.64mm), supports a 2-row structure, and can meet the requirements for miniaturization and high-density connections. The MA01 series also has board guide and fixed tail characteristics, ensuring that the connector is firmly and stably installed during the installation process, enhancing the product's reliability and shock resistance. The contact surface is gold-plated, with a gold thickness of 4.00µin (0.100µm), ensuring excellent electrical contact quality and corrosion resistance. This series of connectors offers various mating stack heights (10mm, 16mm, 22mm) to meet the needs of different equipment and applications. Its board height is 0.339" (8.60mm), making it very suitable for use in space-limited environments. The MA01 series is widely used in communication, computer, consumer electronics and other fields, and is an ideal choice for achieving high reliability and high-performance connections.
JAE MA01R080VADBR500 conector documento e mídia:
| Tipo de recurso | ligação |
| Especificação |
JAE MA01R080VADBR500 conector original | descrição de substitutos:
