Classificação：conectores

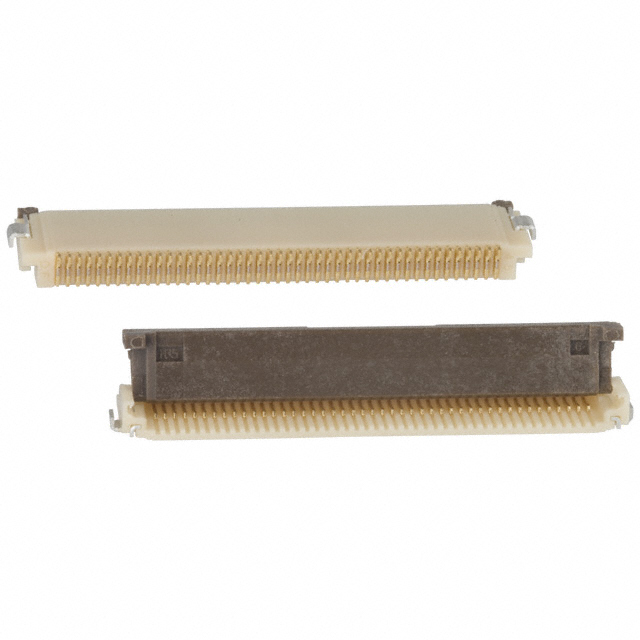

Conectador Hirose FH12S-45S-0.5SH(55) - resumo do produto:
 | Fabricante | Hirose |
| Fabricante número de peça | FH12S-45S-0.5SH(55) | |
| Descrição do produto | CONN FFC BAIXO 45POS 0.5MM R/A，45 POSIÇÃO FFC，CONETOR FPC PONTOS, BASE 0.020" (0.50mm) SMD, ÂNGULO RETO |
Hirose FH12S-45S-0.5SH(55) conector atributos do produto:
| Tipo | Descrição |
| Categoria | Conector, dispositivo de interconexão |
| FFC, FPC (flexible flat cable) conectores | |
| FFC e FPC (fêmea e macho planos flexíveis) conectores componentes | |
| Fabricante | Hirose Electric Co Ltd |
| Série | FH12 |
| Embalagem | Bobina (TR) |
| Tипы плоских гибких элементов | FFC，FPC |
| Instalação de tipo | Surface mount, right angle |
| Conector/tipo de haste | Ponto de contato, parte inferior |
| Agulhas de acupuntura | 45 |
| espaçamento | 0.020"（0.50mm） |
| Conector | Soldadura |
| FFC, FCB espessura | 0.30mm |
| Altura da prancha | 0.094"（2.40mm） |
| Função de travamento | Trigger lock |
| Tipo de extremidade de cabo | Retangular |
| Material do toque | Bronze de estanho |
| Tratamento da superfície dos contactos | Revestimento de ouro por eletroforese |
| Material de revestimento | Poliamida (PA), nylon |
| Material do atuator | Polipropileno sulfone (PPS) |
| Características | Zero Insertion Force (ZIF) |
| Tensão nominal | 50V |
| Temperatura de trabalho | -40°C ~ 85°C |
| Material flammabilidade class | UL94 V-0 |
| Corrente nominal (ampères) | 0.5A |
| Cor da casca | Bege |
| Cor do motor | Marrom |
| Conexões realizadas | 20 |
Introdução ao produto do conector Hirose FH12S-45S-0.5SH(55) da série:
A série FH12 é um conector FFC/FPC (cabos flexíveis planos) de alta relação custo-benefício lançado pela Hirose Electric Co Ltd, adequado para necessidades de conexões precisas em dispositivos eletrônicos finos e leves. O produto possui 45 posições de pinos, com espaçamento de 0,50 mm, suporta espessura de FFC/FPC de 0,30 mm, adota design de ângulo reto de montagem superficial, com altitude na placa de apenas 2,40 mm, muito adequado para ambientes de aplicação com restrições de espaço. A série FH12 utiliza estrutura de toque na base e design de zero força de inserção (ZIF), combinada com mecanismo de travamento de gatilho, tornando o processo de inserção e extração fácil e suave, garantindo uma conexão de cabo estável. Os contactos são feitos de bronze fosforado e revestidos de ouro, possuindo excelente condutividade elétrica e resistência à corrosão. A carcaça é feita de nylon, e o actuador é de PPS, ambos atendem ao padrão de resistência ao fogo UL94 V-0, garantindo segurança e confiabilidade. A série FH12 tem tensão nominal de 50V, corrente nominal de 0,5A, faixa de temperatura de -40°C a 85°C e suporta 20 ciclos de conexão. A série FH12 é amplamente aplicada em eletrônicos de consumo, dispositivos médicos, equipamentos de automação de escritório e outras áreas, sendo uma solução de conexão estável, confiável e econômica.
Hirose FH12S-45S-0.5SH(55) conector documento e mídia:
| Tipo de recurso | ligação |
| Especificação | FH12 Series |
Conector Hirose FH12S-45S-0.5SH(55) original | descrição de peças substitutas:
Nós nos concentramos na fornecimento em estoque de conectores da marca (Hirose), comprometidos a fornecer soluções de conectividade de alta qualidade e confiáveis para nossos clientes. Nossos produtos incluem peças originais e alternativas de alto desempenho, submetidas a testes rigorosos para garantir estabilidade e eficiência. Bem-vindo a entrar em contato conosco através das informações de contato abaixo da página de documentos!
