Classificação：conectores

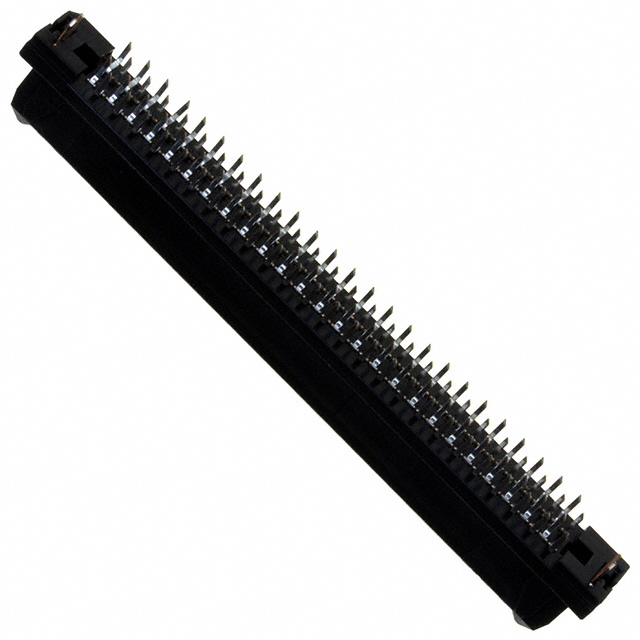

JAE TX24-100R-6ST-H1E conector resumo do produto:
 | Fabricante | JAE |
| Fabricante número de peça | TX24-100R-6ST-H1E | |
| Descrição do produto | CONN RCPT 100POS VERT GOLD, 100 posições conector de montagem em chapa, contato de invólucro de contato de orifício soldado de ouro |
JAE TX24-100R-6ST-H1E conector características do produto:
| Tipo | descrever |
| Categoria | Conector, dispositivo de interligação |
| Conector retangular | |
| Arranjo, tipo de borda, tipo laminar (placa a placa) | |
| Fabricante | JAE Electronics |
| Série | TX24 |
| Conector tipo | Tomada, invólucro do ponto de contato |
| Nmero de agulhas | 100 |
| Espaçamento | 0.050"（1.27mm） |
| Linha de números | 2 |
| Tipo de instalação | Ponto de passagem |
| Características | Bloco de madeira |
| Tratamento superficial da superfície do toque | Revestimento de ouro por eletrodeposição |
| Superfície de tratamento do ponto de contato | 4.00µin（0.100µm） |
| Junção de alturas empilhadas | 12mm，14mm，18mm |
| Altura da prancha | 0.406"（10.30mm） |
Introdução ao conector de produto JAE TX24-100R-6ST-H1E (série):
JAE Electronics TX24 série é um conector retangular de alta densidade, projetado especificamente para conexões painel a painel, adequado para várias dispositivos eletrônicos. A série utiliza um design de tomada, com uma estrutura de contato externo, garantindo desempenho elétrico estável e resistência mecânica. O conector TX24 possui 100 posições de pinos, com espaçamento de 1.27mm, em layout de duas fileiras, oferecendo uma solução de conexão compacta e confiável. O método de instalação por furo de passagem garante soldagem firme, enquanto a característica de trava de painel melhora a estabilidade da conexão, prevenindo deslizamento acidental. A superfície dos contactos é tratada com ouro, com espessura de 4.00µin (0.100µm), melhorando a resistência à corrosão e a condutividade, aumentando a durabilidade. A série suporta alturas de empilhamento de conexão de 12mm, 14mm e 18mm, adaptando-se às necessidades de espaço de diferentes dispositivos, proporcionando maior flexibilidade de design. A altura do painel da série TX24 é de 10.30mm, empacotada em travesseiros, adequada para produção automatizada, aplicada amplamente em equipamentos industriais, sistemas de comunicação e computadores de alta performance.
JAE TX24-100R-6ST-H1E conector documento e mídia:
| Tipo de recurso | Link |
| Especificação | Board-To-Board Connectors |
JAE TX24-100R-6ST-H1E conector original | instruções sobre substitutos
Nós nos concentramos na fornecimento em estoque de conectores da marca (JAE), dedicados a fornecer soluções de conexão de qualidade e confiáveis para nossos clientes. Nossos produtos incluem peças originais e alternativas de alta performance, que passaram por testes rigorosos para garantir estabilidade e eficiência. Bem-vindo a nos contatar através dos meios de comunicação fornecidos na página de documentos!
