Classificação：arnês

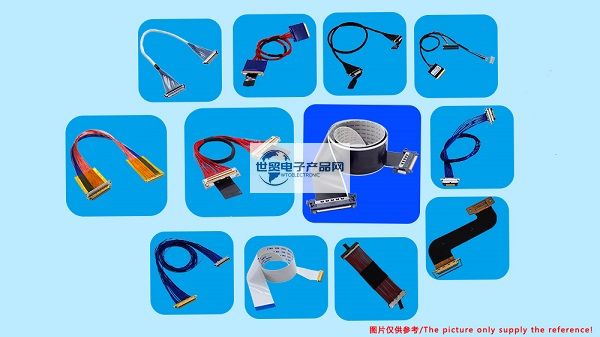

O chicote de fios coaxiais extremamente finos HTK LVC-C20LPMSG+ é um chicote de fios montado pela série LVC da HTK (Japan Hondo Communications) com o conetor coaxial extremamente fino LVC-C20LPMSG+ com passo de contacto de 0,5 mm e fio coaxial extremamente fino adaptável (AWG): #36#38#40 #42 #44 #46 através de um processo de fabrico único. Somos um produto de cablagem montado pelo nosso processo de fabrico único. Nós (World Trade Electronic Products Network) somos especializados na produção de Cablagens Coaxiais Extremamente Finas - HTK (Japan Hondo Communication) LVC-C20LPMSG+|0.5mm pitch||#36-#46 Cablagens Coaxiais Extremamente Finas. A imagem abaixo é uma parte da imagem física da nossa produção de produtos de montagem de arnês de cabo micro coaxial (Micro Coaxial Cable) (imagem apenas para referência).

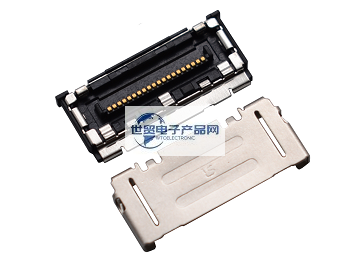

------------------------------------------------------------------------------------------------1, HTK (Hondo Communications) LVC-C20LPMSG+|0.5mm pitch| 36awg-46awg|Conexões para cablagens coaxiais extremamente finas Diagramas esquemáticos e especificações e caraterísticas:
| A série LVC de conectores de passo de 0,5 mm é utilizada para interligar PCs e LCDs através de cabo coaxial de fio fino. |
| propriedade de diagnóstico |
| -Suporta transferência de dados a alta velocidade. |
| -Para aplicações de placa a cabo em pacotes de alta densidade. |
| -Permite a maior transmissão possível de dados a alta velocidade, reduzindo a polarização da propagação. |
| -O perfil fino permite um espaço de instalação reduzido. |
| -Utiliza a tecnologia de soldadura térmica por impulsos para minimizar ainda mais os danos nos cabos durante o processo de ligação. |
| aparelho |
| PCs, LCD inverter, LCD interface |
| Desempenho elétrico geral e especificações |
| 1. número da peça: LVC-C30LPMSG2/2 |
| 2.0.5mm Passo vertical |
| 3. corrente nominal: [AWG#40] 0,3A AC/DC |
| 4. tensão nominal: 50V AC |
| 5. gama de temperaturas aplicáveis: -20-+85 |
| 6. tensão suportável: AC 150V (rms)/m |
| 7) Resistência de isolamento: mínimo 100M ohm/DC250V |
| 8) Tomada: LVC-D30SFYG3 (TP) |
| 9.Cabo aplicável:SGC:AWG#40 |
| 10. materiais e acabamentos: |
| Caixa: LCP, preta |
| Contactos: liga de cobre, ouro |
| Caixa: Liga de cobre, estanho |

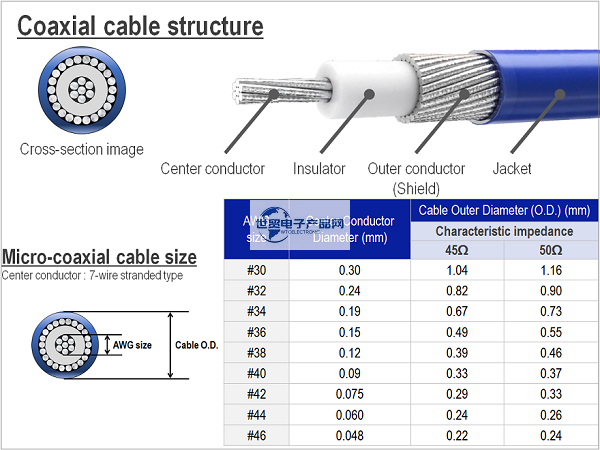

------------------------------------------------------------------------------------------------2、HTK(HondoCommunication)LVC-C20LPMSG+|0.5mmPitch|! 36awg-46awg|Diagrama esquemático e parâmetros de especificação do fio coaxial muito fino utilizado no arnês coaxial muito fino:
------------------------------------------------------------------------------------------------3, os cablagens coaxiais muito finas da empresa HONDA (Honda Communications) utilizadas na produção do número de material ou modelo do conetor coaxial muito fino da empresa são os seguintes Os conectores de fios coaxiais muito finos da empresa HONDA (HONDA Communications) utilizados na nossa produção de cablagens de fios coaxiais muito finos são enumerados a seguir:
| Lista de números de materiais de conectores de cabos coaxiais da marca HONDA. | ||||
| LVC-D10LPMSG+ | LVC-D10SFYG+ | LVC-C20LPMSG+ | LVC-D20LPMSG+ | LVC-D20SFYG3+ |
| LVC-C30LPMSG+ | LVC-C30SFYG+ | LVC-C40SFYG+ | LVC-C40LPMSG+ | LVD-A30LMSG+ |
| LVD-A30SFYG+ | LVD-A30SFYG-TP | LVD-A50LMSG+ | LVD-A50SFYG+ | LVD-A40LMSG+ |
| LVD-A40SFYG+ | LVX-A40LMSG+ | LVX-A40SFYG+ | LVX-A30LMSG+ | LVX-A30SFYG+ |
------------------------------------------------------------------------------------------------4、Extremely Fine Coaxial Harness-HTK(Hondo Communication) LVC-C20LPMSG+| 0.5mm Pitch|#36-#46 Extremely Fine Coaxial Wire Harness Este produto é fabricado e vendido por: World Trade Electronic Products -- Fabricante e fornecedor de [Extremely Fine Coaxial Wire Harness-HTK (Hondo Communication) LVC-C20LPMSG+|0.5mm Pitch|#36-#46 Extremely Fine Coaxial Wire Harness] bem como de outras marcas como I-PEX, JAE, HRS, HONDA, and KEL. Cabos micro coaxiais montados com fios coaxiais 32AWG-46AWG e conectores soldados de passo 1.25PH-0.25PH; se quiser comprar ou saber o que (Cabos micro coaxiais) podemos fornecer, não hesite em contactar-nos através dos seguintes meios. Se quiser comprar ou saber quais as soluções (Cabo Micro Coaxial) que podemos fornecer, não hesite em contactar-nos através dos seguintes meios.
