Classificação：arnês

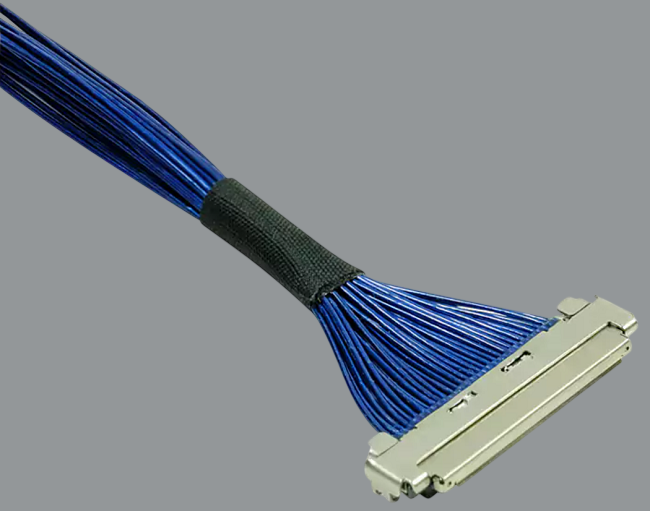

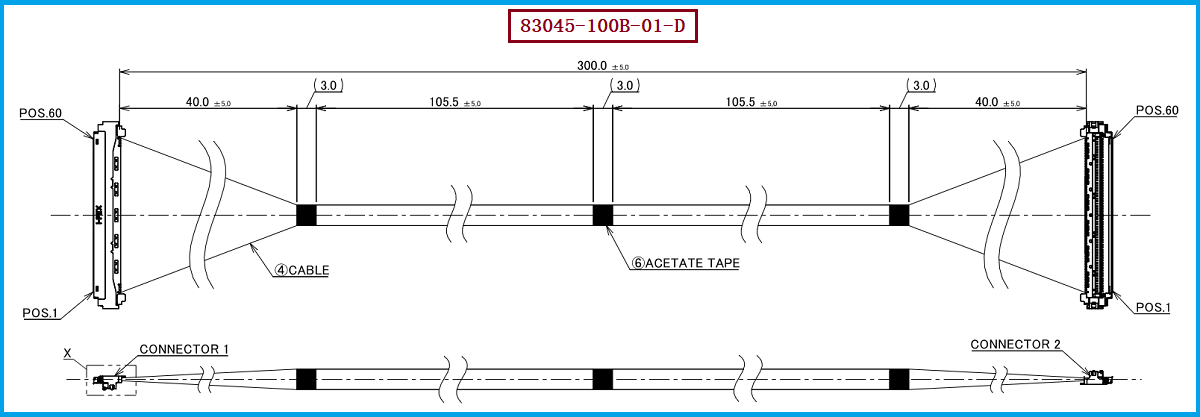

Em computadores portáteis, terminais de IA, displays de alta performance, visão industrial, cálculo rápido e outros dispositivos eletrônicos com espaço limitado, à medida que a taxa de sinais aumenta, os cabos não só precisam atender ao requisito de "conexão", mas também precisam considerar a integridade do sinal, o controle de impedância, a supressão de EMI, o tamanho estrutural, a confiabilidade de inserção e extração e a consistência na produção em massa. A série de conectores CABLINE®-UM da I-PEX utiliza espaçamento de contato de 0,4mm, estrutura de ângulo vertical reto, com altura posterior de aproximadamente 2,2±0,15mm, e suporta especificações de 30/40/50/60Pin, direcionados para aplicações de alta velocidade como USB4, Thunderbolt 5, DisplayPort, eDP, HDMI, MIPI, etc. O I-PEX 83045-100B-01-D, foco deste artigo, pertence à série CABLINE®-UM de 60Pin, 40AWG, com definição de linha de 1-1, cujo modelo de conector no extremo do cabo é 20878-060T-01, correspondendo a conexões de dois lados e estrutura de atribuição de Pin 1-1. Para engenheiros e compradores, o que realmente precisa ser observado ao realizar a nacionalização, a introdução de fornecedores secundários ou a substituição compatível não é se o número de material "parece o mesmo", mas se o conector, o cabo, as características elétricas, o tamanho e a técnica de processamento podem formar uma correspondência completa.
Ao substituir um conector de fibra óptica coaxial extremamente fino, o primeiro passo deve ser confirmar os parâmetros da interface mecânica do conector. Tomando como exemplo o I-PEX 83045-100B-01-D, o conector de extremidade do cabo配套线材为 20878-060T-01, pertence ao sistema CABLINE®-UM 60Pin Plug Housing, o conector adota um Pitch de contatos de 0,4mm, e pertence a uma estrutura de conexão micro-micro alta densidade. O produto substituto deve重点是confirmar se o número de pins é idêntico, se o Pitch dos contatos é idêntico, se a direção de inserção e removação é idêntica, se as dimensões do conector e o espaço de instalação coincidem, e se a combinação macho-fêmea pode se conectar de maneira confiável ao conector da PCB. Especialmente, note que um Pitch de 0,4mm não significa que qualquer conector com Pitch de 0,4mm pode ser substituído diretamente; é necessário verificar adicionalmente a disposição dos terminais, a área de contato, a estrutura de travamento, o revestimento metálico da escudo, a altura de combinação, a direção de inserção e removação e a direção de saída do cabo. CABLINE®-UM adota travamento mecânico por trava mecânica, além de ter uma estrutura de escudo completa ZenShield®. Portanto, o design de substituição não deve apenas resolver o problema de "inserir", mas também garantir que o travamento, a força de manutenção e o estado de conexão de escudo atendam aos requisitos do dispositivo real. Para os engenheiros, é recomendável que na fase de projeto, sejam verificados simultaneamente o manual de especificações do conector original, o design do pino da PCB e o espaço tridimensional. Para os compradores, deve-se exigir que o fornecedor forneça claramente o型号 do conector compatível e os documentos de verificação do cabo配套线束, reduzindo assim o risco de falha no ensaio subsequente.
Para cabos coaxiais de alta velocidade e extremamente finos, a substituição dos conectores não deve ser feita apenas com base em dimensões mecânicas; o desempenho elétrico é frequentemente o fator determinante para a verdadeira introdução da solução de substituição. O I-PEX CABLINE®-UM é projetado para aplicativos de transmissão de alta velocidade até 40Gbps/lane PAM3, suportando interfaces de alta velocidade como USB4 Gen4 e Thunderbolt 5, portanto, é essencial que haja uma continuidade de impedância entre o conector e o cabo coaxial extremamente fino. O I-PEX 83045-100B-01-D utiliza o cabo coaxial extremamente fino de 40AWG, com uma definição de 1-1 linha, e ao realizar a substituição, deve-se destacar a especificação do AWG do material condutor, impedância característica, estrutura do condutor, material isolante, estrutura de blindagem, perda de ruído, interferência de linha e faixa de frequência de trabalho, além de verificar se a área de terminação do conector causará uma mudança significativa de impedância. O design de blindagem completa ZenShield® e a estrutura de接地 multiponto do conector também são fatores que merecem atenção em aplicações de alta velocidade, pois a frequência de sinal mais alta requer uma influência mais significativa do conector, da área de pressão/tendação e da estrutura de blindagem sobre o EMI e a integridade do sinal. Além disso, é necessário avaliar a perda de inserção, a perda de reflexão e a perda de sinal com base na distância real de transmissão e não apenas com base no julgamento de "mesmo número de pinos, mesmo AWG" para considerar o produto completamente compatível. Para a seleção de compra, é recomendável considerar o modelo do conector, diâmetro do fio, impedância, modo de blindagem, técnica de terminação e resultados de teste de sinal de alta velocidade como uma base importante para a confirmação técnica do fornecedor. Nossa empresa pode fornecer: soluções de substituição de cabos I-PEX 83045-100B-01-D compatíveis, que podem ser ajustadas para a interface de conector existente, especificação do material do cabo, comprimento, definição de linha e necessidades de estrutura do dispositivo para a correspondência e fabricação de cabos coaxiais extremamente finos.

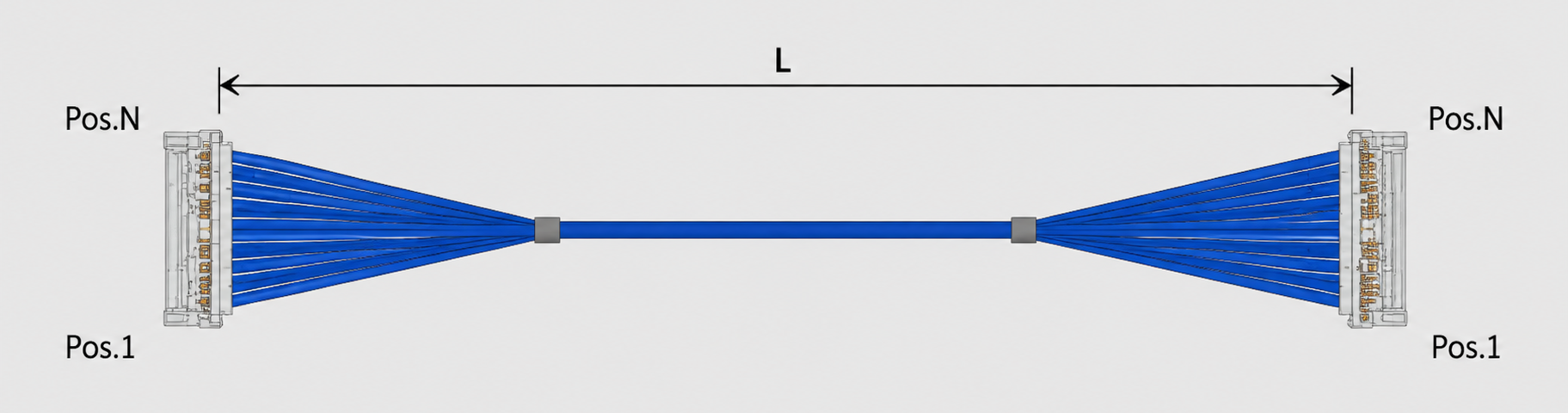

Para cabos coaxiais ultrafinos de 60Pin de alta velocidade do tipo I-PEX 83045-100B-01-D, se o objetivo do cliente é substituição doméstica, otimização da cadeia de suprimentos ou introdução de um segundo fornecedor, é recomendável não buscar simplesmente cabos "externamente semelhantes" conforme o número de peça original, mas confirmar de forma integrada com base em "conector de interface + especificação do cabo + atribuição de Pin + comprimento + estrutura + desempenho elétrico + confiabilidade". Primeiro, confirme se o produto original é do sistema de interface CABLINE®-UM de 60Pin, se o conector no extremo do cabo corresponde ao 20878-060T-01; em seguida, confirme se ambos os extremos usam a definição de 1-1 do local da linha, evitando deslocamento de sinais devido a diferenças no mapeamento de Pin; em seguida, confirme o comprimento do cabo, a direção de saída, o raio de curvatura, a altura do conector e o modo de cablagem com base no espaço real do dispositivo; para sinais de alta velocidade, é necessário confirmar adicionalmente a impedância e o desempenho de transmissão de alta frequência do cabo coaxial ultrafino de 40AWG. O sistema de produtos oficial CABLINE®-UM cobre cabos de avaliação de 30 a 60Pin e oferece amostras de diferentes comprimentos, como 100mm, 200mm, 300mm, etc., portanto, durante o desenvolvimento de substituição, pode-se escolher o comprimento correspondente com base na estrutura real do dispositivo, e confirmar gradualmente através de instalação de amostra, teste de condução, teste de impedância, teste de integridade de sinal, verificação de EMI/EMC e teste de confiabilidade. Para compradores, é recomendável priorizar fornecedores que possam completar simultaneamente a compatibilidade do conector, a fabricação de cabos coaxiais ultrafinos, o processamento de terminação e o teste de produtos acabados, o que pode reduzir a divisão de responsabilidade de qualidade e o risco de prazos decorrentes da colaboração com vários fornecedores.
