Classificação：arnês

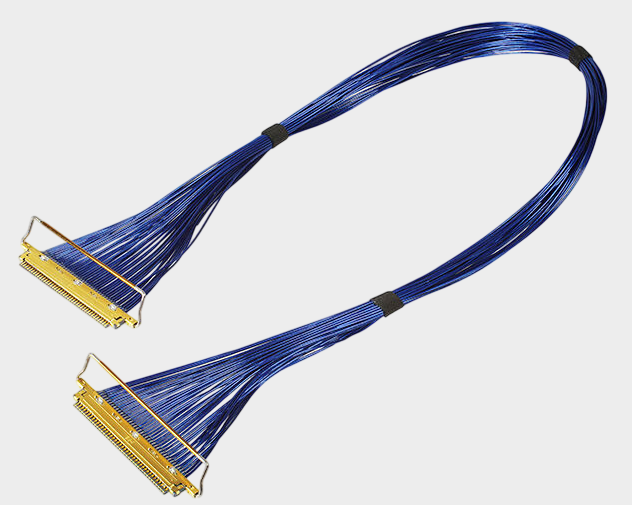

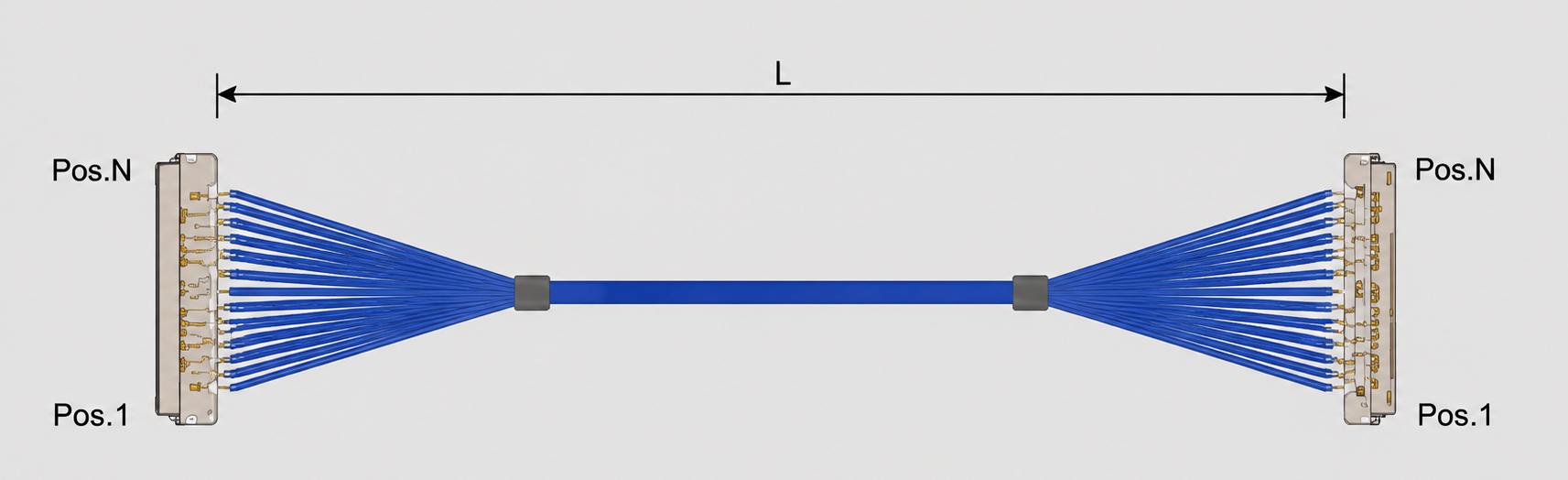

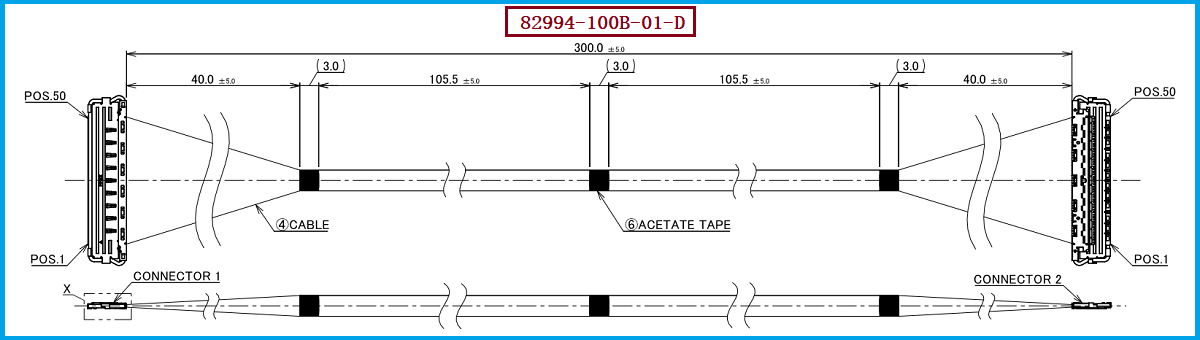

Com o desenvolvimento contínuo de laptops, tablets, módulos de display, equipamentos VR/AR e terminais de dados de alta velocidade em direção à leveza, alta densidade e alta transmissão, a ocupação de espaço, o controle de impedância e a integridade de sinais da cadeia de sinais de alta velocidade interna dos dispositivos impõem requisitos mais altos. O I-PEX 82994-100B-01-D pertence à referência de schema de cabo coaxial fino de 50Pin da série CABLINE®-CA II, usando cabo coaxial fino de 40AWG, equipado com o conector principal I-PEX 20680-050T-01 no extremo da linha, adequado para conexões de sinais de alta densidade e alta velocidade internas dos dispositivos. Para os engenheiros, além de prestar atenção à compatibilidade do conector, é necessário focar na continuidade do sinal de alta velocidade na cadeia completa "conector—cabo—conector"; para os compradores, é necessário confirmar adicionalmente o número de pinos correspondente, especificação do cabo, tipo de terminação, comprimento e consistência em lote, para reduzir os riscos de importação subsequentes.
No processo de transmissão de sinais a alta velocidade, a falta de continuidade de impedância é uma das principais causas da reflexão de sinais. Quando sinais a alta velocidade entram no conector a partir de um PCB e entram em um cabo coaxial extremamente fino, se houver mudanças significativas na impedância característica entre diferentes estruturas de transmissão, pode ocorrer reflexão, ressoância, overshoot ou atenuação do sinal, afetando finalmente o gráfico de olho, o jitter e a determinação do receptor. Portanto, o cabo coaxial extremamente fino não é apenas fazer o condutor mais fino, mas necessita de controle conjunto da característica de alta frequência desde a estrutura do condutor, a camada de isolamento, a camada de blindagem, a terminação do conector e a consistência da fabricação geral. Tomando como exemplo o cabo coaxial extremamente fino 40AWG, seu valor principal reside no uso de uma estrutura coaxial altamente integrada, mantendo uma relação eletromagnética estável entre o condutor do sinal e a estrutura de blindagem, ao mesmo tempo em que, através de uma estrutura de fio e processo de terminação razoáveis, minimiza a mudança repentina de impedância. Para os engenheiros que desenvolvem designs de links a alta velocidade,还应重点关注线材本身的阻抗规格、连接器接口结构、端接区域的几何变化以及线束弯折半径，避免在线束设计阶段形成新的阻抗不连续点。
Para clientes que necessitam de国产化、供应链多元化或第二供应商导入，as linhas de substituição não podem ser copiadas apenas com base no tamanho e aparência. É necessário realizar uma verificação abrangente em torno de correspondência de conectores, correspondência de Pin, fios 40AWG, características de transmissão de alta frequência, continuidade de blindagem e consistência de processamento. O modelo de conectador correspondente para a linha de material é I-PEX 20680-050T-01, que é uma solução de 50Pin. Portanto, durante o processo de desenvolvimento de substituição, deve-se confirmar especialmente a consistência das especificações do conectador com o design original, além de confirmar a linha de extensão, direção de saída, forma de terminação e desempenho elétrico de acordo com os requisitos reais do equipamento do cliente. Nossa empresa pode fornecer uma solução de substituição de linha de substituição compatível com I-PEX 82994-100B-01-D, que pode realizar amostragem e fabricação de cabos coaxiais extremamente finos com base em amostras, desenhos ou informações de BOM fornecidas pelo cliente, ajudando equipes de engenharia de desenvolvimento e aquisição a avaliar ainda mais as soluções de substituição da cadeia de suprimentos e aquisições em massa, garantindo a compatibilidade de montagem.
Para a seleção de engenheiros, é recomendável primeiro confirmar o sistema de conectores CABLINE®-CA II e a configuração de 50Pin utilizado no lado do dispositivo, em seguida, verificar as especificações dos conectores de linha terminais como 20680-050T-01 e determinar se o cabo usa um coaxial ultrafino de 40AWG. Se a aplicação pertencer a uma interface de exibição ou transmissão de dados de alta velocidade,还应 adicionalmente confirmar os requisitos de impedância, perda de inserção, perda de reflexão, interferência cruzada e integridade do sinal, e não se deve considerar apenas a "conectividade" e a "transmissão" como padrões de substituição. Para os compradores, é recomendável especificar claramente a numeração original 82994-100B-01-D, o modelo de conector 20680-050T-01, o cabo de 40AWG, o comprimento final e os requisitos de terminação na fase de cotação, e solicitar aos fornecedores que forneçam amostras para montagem e verificação de desempenho elétrico. Para projetos de substituição em massa, é recomendável primeiramente realizar uma verificação de amostra em pequena escala, e em seguida, introduzir gradualmente a produção em massa com base nos resultados de testes reais, para reduzir os riscos engenhariais decorrentes de substituições em massa.
