Por que as câmeras industriais da Sony preferem cabos coaxiais extremamente finos?

Em meio ao acelerado desenvolvimento da visão rápida e da manufatura inteligente, as câmeras industriais estão continuamente evoluindo para resoluções mais altas, taxas de quadros mais altas e miniaturização. Como líder da indústria, as soluções de câmeras industriais da Sony sempre mantêm padrões rigorosos na linha de transmissão, enquanto o cabo coaxial ultrafino (micro coaxial cable) devido à sua alta velocidade, leveza, flexibilidade e alta capacidade de resistência a interferências, está se tornando uma parte importante do sistema de câmeras de alta performance da Sony.
Este artigo explicará por que o sistema Sony tende a escolher conjuntos coaxiais muito finos em termos de requisitos de desempenho, vantagens estruturais, modelos típicos e considerações de engenharia.

---

Um, características de um feixe coaxial extremamente fino e vantagens de transmissão de alta velocidade

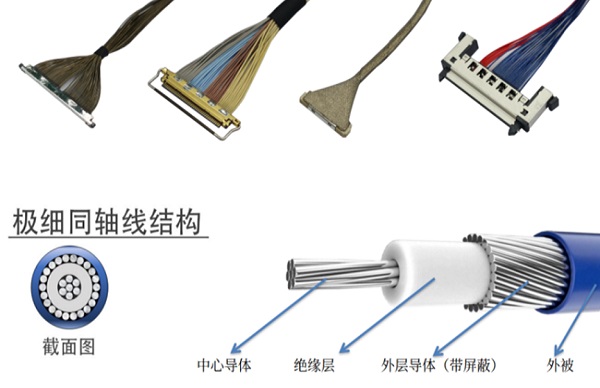

Fios coaxiais de seção ultrafina geralmente usam condutores microfinos e estruturas de blindagem coaxial de AWG36 a AWG42, possuindo impedância precisa, baixa perda de inserção e excelente capacidade de supressão de EMI. Comparado com fios multi-fios ou fios planos, ele pode significativamente reduzir problemas de interferência cruzada e reflexão em aplicações de sinais de alta velocidade, garantindo transmissão estável de largura de banda de nível de Gbps em interfaces como MIPI, LVDS, CoaXPress. Sua pequena dimensão e alta flexibilidade o tornam muito adequado para uso entre módulos de câmera e placas de controle principal, permitindo uma configuração de cablagem alta densidade e integridade de sinais confiável.

---

Segundo, a razão principal pela qual as câmeras industriais da Sony preferem o feixe coaxial extremamente fino é:

Sony Câmeras industriais geralmente utilizam interfaces de alta velocidade, impõem requisitos rigorosos ao desempenho dos cabos. Primeiro, a cadeia de sinais de alta velocidade precisa de alta consistência de impedância e baixa capacidade de perda, para evitar transmissão de imagem instável ou anomalias na imagem. Em segundo lugar, as câmeras Sony e módulos óticos配套 geralmente têm uma estrutura compacta, e o pequeno raio de curvatura do cabo micro-coaxial pode se adaptar facilmente a espaços estreitos, realizando uma configuração de alta densidade. Além disso, o ambiente de campo industrial geralmente está acompanhado por forte interferência, e a estrutura de blindagem de 360° do cabo coaxial extremamente fino pode melhorar significativamente a capacidade de resistência a interferências. Seus benefícios de leveza, integração de múltiplos núcleos e modularidade também se ajustam perfeitamente às tendências de aplicação de robôs, drones e módulos de câmera.

---

Três, cenários típicos de uso e modelos representativos das câmeras industriais da Sony

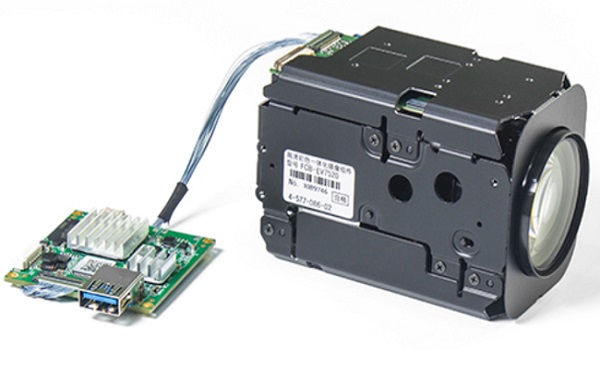

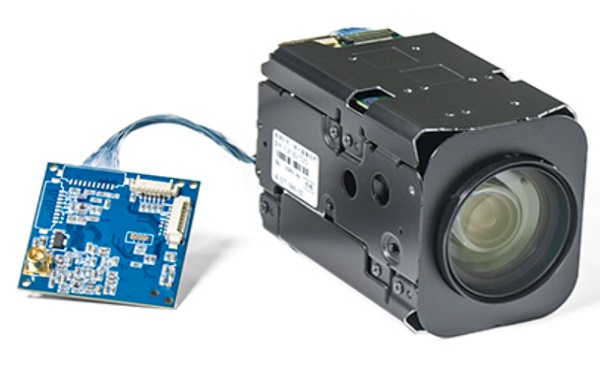

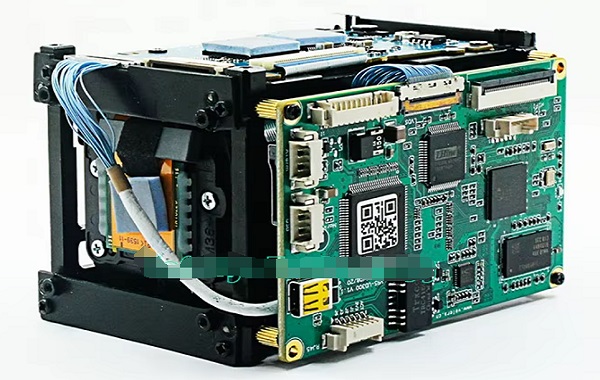

Na série FCB da Sony e em muitos módulos baseados em sensores IMX, o cabo coaxial fino já se tornou o padrão de conexão. Por exemplo, o FCB-EV7520 utiliza um cabo micro-coaxial de 30 pinos para transmitir sinais LVDS de alta velocidade e sinais de controle; o FCB-EH3150 utiliza uma interface híbrida de digital e analógico, com uma estrutura micro-coaxial integrada internamente; e uma grande quantidade de câmeras industriais de terceiros baseadas em sensores Sony IMX também adotam módulos de conexão micro-coaxiais com a placa-mãe, garantindo integridade de sinal alta e saída de baixo ruído, refletindo a maturidade e a confiabilidade da solução micro-coaxial no sistema da Sony.

---

O cabo coaxial ultrafino, graças a sua precisão de impedância, alta largura de banda, forte resistência a interferências, leveza e flexibilidade, já se tornou uma tecnologia de interconexão essencial e irreplaceível nos sistemas de câmeras industriais da Sony. Desde a transmissão de imagens de alta velocidade até a configuração de cabos de alta densidade, desde estruturas de movimento complexas até designs modulares compactos, o micro coax fornece suporte importante para a alta performance e estabilidade operacional do sistema da Sony. À medida que as câmeras se desenvolvem ainda mais em alta velocidade e miniaturização, o valor de aplicação do cabo coaxial ultrafino continuará a aumentar.

Sou【Suzhou Huichengyuan Electronic Technology】，longamente focada no design e personalização de cabos de sinais de alta velocidade e cabos coaxiais extremamente finos, comprometida a fornecer soluções de interconexão de alta velocidade estáveis e confiáveis. Para obter mais informações, bem-vindo ao contatoZhang gerente: 18913228573 (mesmo número do WeChat)。
