Fonte de interferência em imagens CCD de visão industrial e aplicação de fios coaxiais extremamente finos

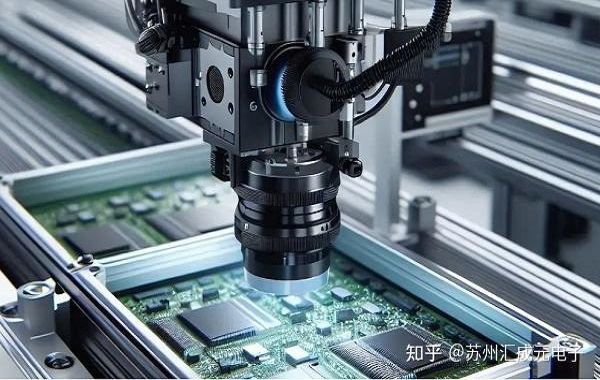

Em sistemas de inspeção visual industrial, o módulo CCD desempenha o papel de "olho da máquina". Assim que a imagem aparecer com条纹、噪点、闪烁或抖动， não só afeta a precisão da decisão, mas também pode levar a julgamentos incorretos de toda a linha de produção. Muitos engenheiros priorizam a inspeção da fonte de alimentação, da fonte de luz ou do algoritmo, mas muitas vezes ignoram o mais crucial: a linha de sinal. Especialmente em cenários industriais com forte interferência eletromagnética e cabos densamente dispostos, o sinal de baixa tensão e alta velocidade do CCD é extremamente frágil, e a verdadeira estabilidade da imagem não está na filtragem ou no invólucro metálico, mas na escolha correta do canal de transmissão: cabo coaxial extremamente fino (Micro Coaxial Cable).

---

Primeira questão: Por que a interferência de imagem ocorre frequentemente?

O sinal de saída do módulo CCD é altamente sensível a interferências, e todas as fontes de ruído deixarão rastros na imagem. As ondulações de tensão de alimentação podem causar条纹的水平，a diferença de potencial da terra pode levar a deslocamento ou tremulação da imagem, a radiação eletromagnética de dispositivos adjacentes pode gerar pontos de ruído e flicker, e o reflexo do sinal pode causar desigualdades de brilho local ou traços. Para sistemas de coleta de alta velocidade ou alta resolução, essas interferências são ainda mais evidentes e frequentemente são confundidas com falta de algoritmos ou problemas de desempenho do sensor.

---

Dois, vantagens estruturais de fios coaxiais extremamente finos

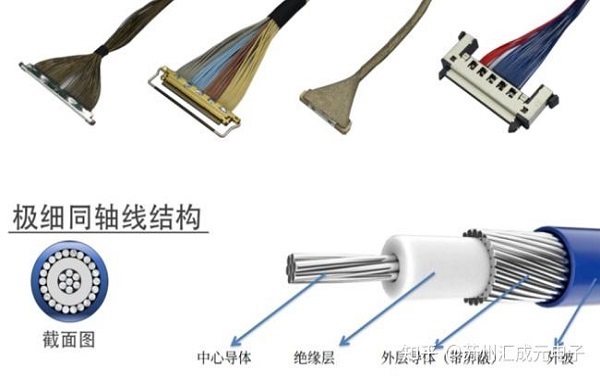

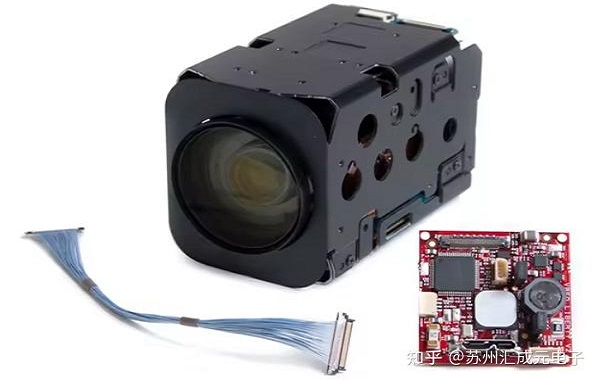

Fio coaxial extremamente fino é composto por condutor central, camada isolante, camada de blindagem e revestimento externo, e suas principais vantagens em comparação com cabos FFC comuns ou conjuntos de fios planos são que cada fio tem uma blindagem coaxial independente. Devido à camada de blindagem completa que envolve o condutor de sinal, o campo magnético externo é difícil de耦合ar dentro, e a interferência cruzada entre diferentes fios de sinal também é significativamente suprimida. Essa estrutura torna o fio coaxial extremamente fino especialmente adequado para módulos CCD que exigem alta pureza de sinal e alta velocidade de transmissão, tornando-o uma solução confiável para a visão industrial.

---

Três, prática de engenharia: pontos-chave para uso correto do micro coax

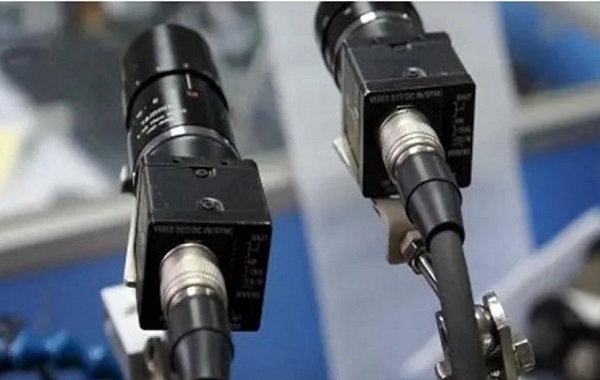

Em projetos práticos, a utilização de cabos coaxiais ultrafinos também requer atenção aos detalhes. Primeiro, é necessário assegurar a compatibilidade de impedância, garantindo que o terminal de saída do CCD, o corpo do cabo e o circuito de recebimento tenham a mesma impedância; caso contrário, a reflexão causará ondulações periódicas na imagem. Em seguida, deve ser tratada a接地 forma da camada de vedação, a vedação deve ser接地 em um ponto confiável do sistema; se houver接地 em ambos os extremos, deve-se evitar a formação de um loop de接地 para evitar interferências adicionais. Além disso, o cabo deve ser mantido longe de fontes de interferência fortes, como motores e conversores de frequência, e garantir que a estrutura de vedação dos conectores esteja contínua para que o micro coax possa desempenhar sua estabilidade.

Em sistemas de visão industrial, muitos problemas de interferência em imagens que parecem complexos, sua origem não é falha em algoritmos ou hardware, mas está na fase mais básica de transmissão de sinais. Cabos coaxiais extremamente finos, graças à completa blindagem, à alta consistência de impedância e à excelente flexibilidade, já se tornaram a escolha mainstream para dispositivos de inspeção visual de alta confiabilidade. A verdadeira qualidade estável da imagem geralmente vem do controle dos detalhes de transmissão.
